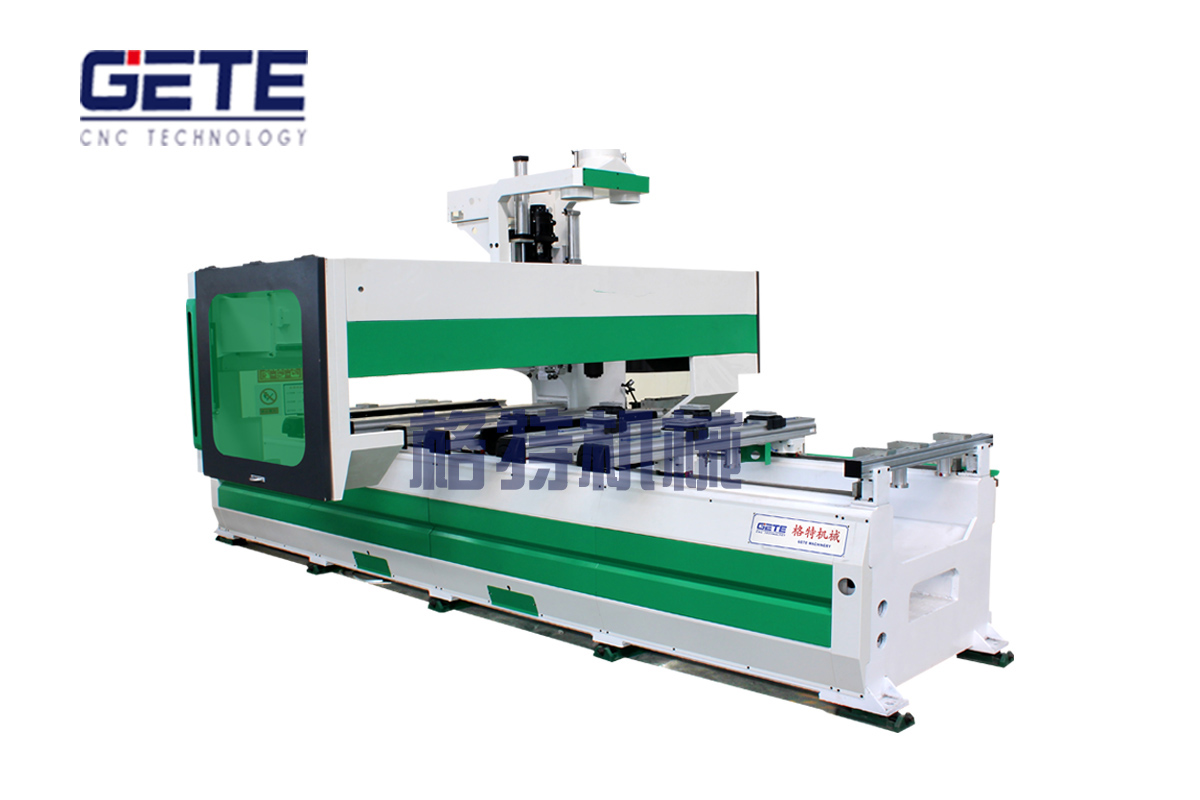

PTP数控排钻加工中心

一、产品介绍


      木工机械全主动PTP数控排钻机械系统包 括多排笔直钻、多排立钻、摆布水平钻、定位压料设备以及输送传动设备等。经过对新一代多轴排钻的机械构造及传动系统的研讨,把生产流程、加工技能标准,设 计出具有全主动调整、快速定位准确钻孔功用的多轴排钻专用数控系统、排钻CAD钻孔技能计划软件等自立创新技能,形成新一代全主动数控多轴排钻。使用数字 化信息化技能,在设备上完成CAD形式下的钻孔信息制作、修改、剖析功用,具有单机和联网操控形式,能实时监控设备状况、报警信息和毛病处理,使新一代全 主动数控多轴排钻系统完成高速、高效、主动化运转。

二、机器细节

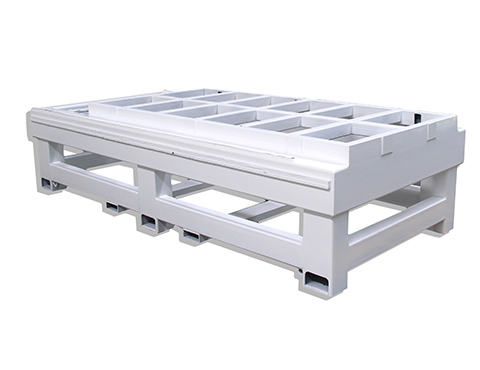

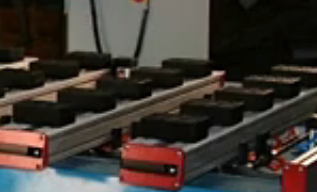

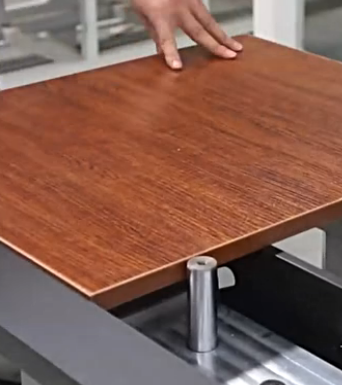

控制面板  吸附块  床身  定位器
数控排钻加工中心 控制面板  数控排钻加工中心 吸附块  数控排钻加工中心 台面  数控排钻加工中心 定位器

三、核心装配

刀具自动补偿系统  行星式减速机  横梁导轨安装方式  精密齿条传动
刀具自动补偿系统  行星式减速机  数控排钻专用床身  精密齿条传动

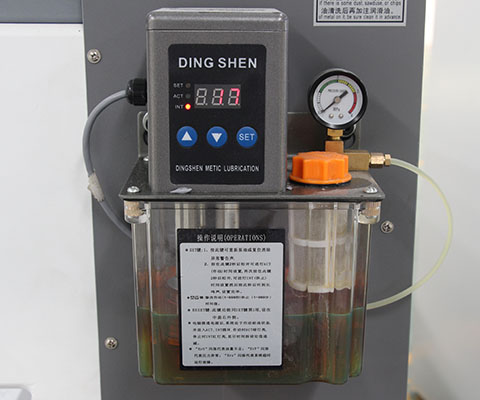

丝杠  进口伺服驱动  台湾导轨  自动注油系统
丝杠  进口伺服驱动   台湾导轨  注油系统

四、加工细节

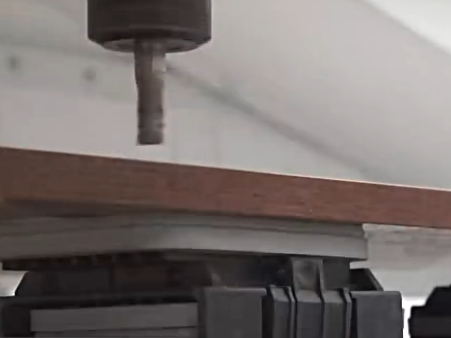

数控排钻加工中心 单排钻  数控排钻加工中心 水平排钻  数控排钻加工中心 三排钻  数控排钻加工中心 排钻

五、机器主要配置和性能参数(可定制)

配置参数 性能参数
床身结构 钢结构雕刻机专用重型床身 工作台面尺寸 1300mm*3000mm
主轴电机 6KW风冷主轴 意大利HSD(可选配主轴) 工作行程 1300mm*3000mm*300mm
机柜 工控大机柜 主轴转速 1000~24000RPM
控制系统 台湾新代 排钻形式 9立钻+3水平钻+1锯片
驱动类型 进口伺服驱动(可选配驱动)|安川伺服驱动 刀库形式 圆盘斗笠式
导轨 台湾25方轨  外形尺寸 2000mm*3500mm*2400mm
齿条 2M斜齿 软件 数控专业开料软件
线缆 江苏捷迅数控专用高柔屏蔽数控专业线缆 电源类型 AC 380V/50Hz
变频器 海普蒙特 加工精度 0.05mm
重量 1000KG 重复定位精度 0.02mm
标准配置
刨花刀具 ER-32             (4pcs)                   刀具夹筒 ER-32,12~13mm (4pcs)
高频主轴马力 12HP,9KW    (1pc)      真空泵浦马力 7.5HP 5.5KW -160m3/h                (1pc)

六、机器特性

◆ 功能:产品适合多元化复杂性产品加工,功能全面:镂铣、排钻、切割、侧铣、侧钻、侧切等。可实现双工位四区加工,一个工位加工,另一个工位上下料,大幅提高效率及产能。
◆ 结构:机身采用高强度厚壁钢管焊接而成,退火时效喷砂处理,结构稳固,进度更高。
◆ 精度:使用优质的配件,精密的检测装置,使设备运行更稳定,实现高精度高效率。
◆ 配件:本设备均采用世界知名品牌,安川伺服、意大利HSD主轴、意大利HSD排钻、新代系统,性能稳定,经久耐用。
◆ 台面:条式真空移动式铝型材台面,根据工件大小,不灵活,工件装卸方便。
◆ 刀库:斗笠式八刀库,刀位精度高,换刀快速简洁。
◆ 高速:大功率伺服电机与精密减速机直联,高扭矩、高动能,运行平稳效率高。

七、适用行业及加工样品图

◆ 木工行业:板式家具、实木家具、密度板免漆门、复合门、橱柜窗门、床头柜等等。
◆ 装饰行业:艺术模型、艺术壁画、屏风浮雕雕刻切割、装食品加工、礼品包装、波浪板、电气台面、体育用品等。
◆ 广告行业:亚克力、双色版、康贝特板PVC、ABS板、铝板、铝塑板雕刻V形开槽切割、双色人像、三维广告牌、各类标牌、胸牌、做标牌、铜牌、字模、字型、各类标识、商标等。

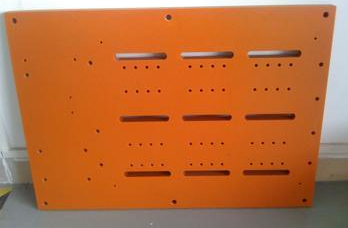

数控排钻加工中心 精品家具加工  数控排钻加工中心 板材打孔  数控排钻加工中心 加工广告牌  数控排钻加工中心 实木家具加图
