重型木工加工中心

一、重型木工加工中心产品介绍

         济南格特机械设备有限公司生产的重型木工加工中心,根据高精密旋转螺帽传动设计,适合高速位移及高光精密加工,琴键式瞬间吸附真空台面,可承受高速重切加工。专业对橱柜门板内直角加工、压克力迷你字加工、铝工业板材加工。

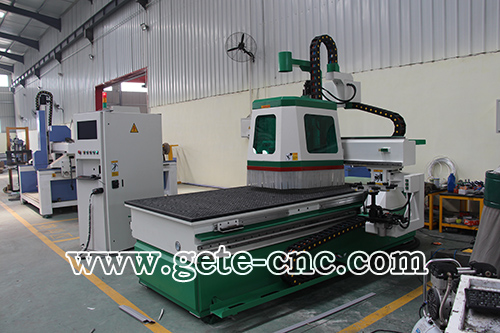

重型木工加工中心1     重型木工加工中心2

二、重型木工加工中心机器细节

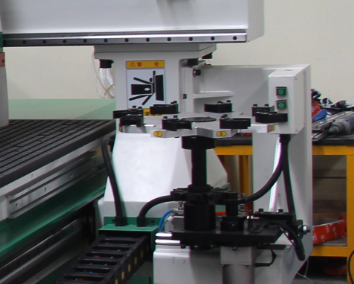

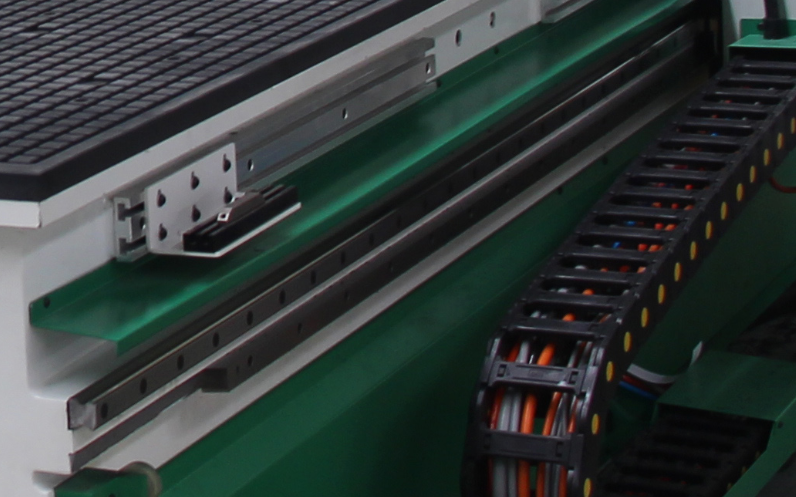

自动注油  机械限位和齿条导轨  圆盘换刀刀库  丝杠木工加工中心台面

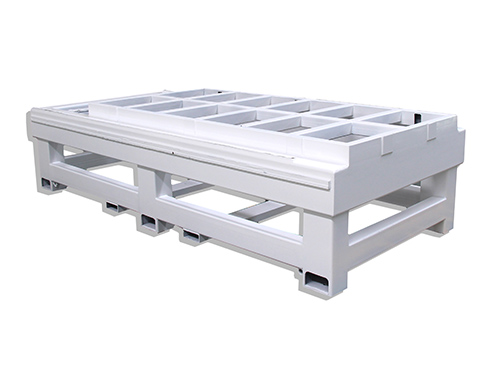

重型木工加工中心驱动电机  五面铣加工中心加工床身  重型木工加工中心底座  重型木工加工中心背跨式横梁

三、重型木工加工中心核心装配

刀具自动补偿系统  行星式减速机  五面铣加工中心加工床身  精密齿条传动
刀具自动补偿系统  行星式减速机  横梁导轨被跨式安装  精密齿条传动

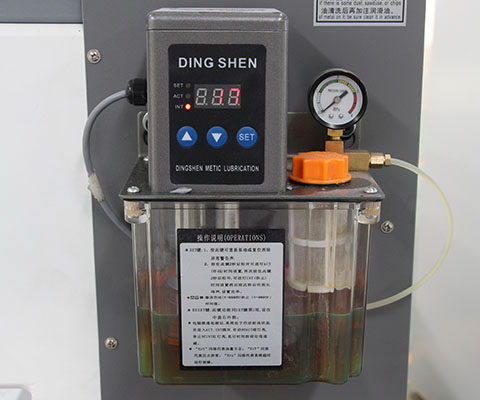

丝杠  进口伺服驱动  台湾导轨  自动注油系统
丝杠  伺服驱动  台湾导轨  注油系统

四、重型木工加工中心加工细节

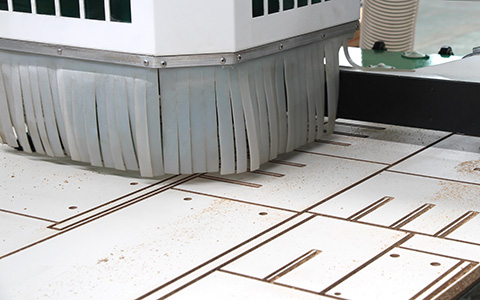

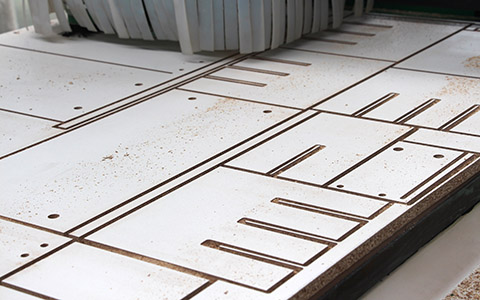

木工加工中心加工细节1  木工加工中心加工细节2  木工加工中心加工细节3  木工加工中心加工细节4

五、机器主要配置和性能参数(可定制)

配置参数 性能参数
床身结构 厚壁方管无缝焊接 工作台尺寸 1300mm*2500mm
主轴电机 国内最好的JST9.0KW风冷主轴(可选配主轴) 工作行程 1220mm*2440mm*200mm
机柜 工控机柜 主轴转速 1000~24000RPM
驱动电机 日本安川伺服驱动 移动速度 X,Y轴 45m/min Z轴 20m/min
导轨 25方轨 加工速度 15m/min
齿条 精密2M斜齿 润滑系统 自动注油 LG11
线缆 数控专业线缆(高柔屏蔽) 自动对刀 Z-NANO
控制系统 台湾新代 电源类型 AC 380V/Hz
变频器 海普蒙特 加工精度 0.05mm
重量 3000KG 重复定位精度 0.025mm
标准配置
刨花刀具 ER-32             (4pcs)                   刀具夹筒 ER-32,12~13mm (4pcs)
高频主轴马力 12HP,9KW    (1pc)      真空泵浦马力 7.5 HP(5.5KW)-160m3/h    (1pc)

六、重型木工加工中心机器特性

◆床体钢结构厚壁方管焊接,经震动时效处理,坚固耐用,不易变形。

◆Z轴采用德国产滚珠丝杠,台湾高精密直线导轨,精度高更耐用。X、Y轴采用齿条传动,速度更快,更好的提高效率,节省成本。

◆软件兼容性强,可兼容type3/artcam/castmate/文泰等多种CAD/CAM设计制作软件,具有刀具补偿、中文显示、后台编辑、主轴多点定位、模拟操作显示、故障显示功能。

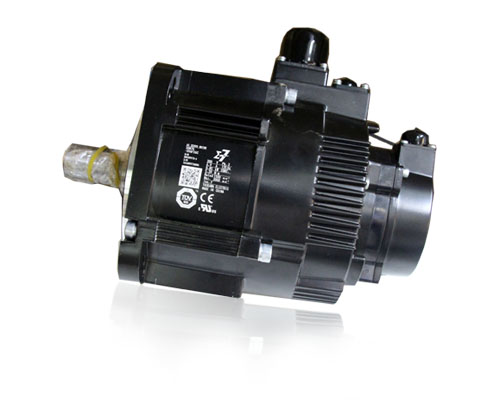

◆驱动系统采用安川伺服电机、驱动器。功能齐全、性能稳定、可靠性高。

◆自动油路润滑系统,维护、保养更方便。

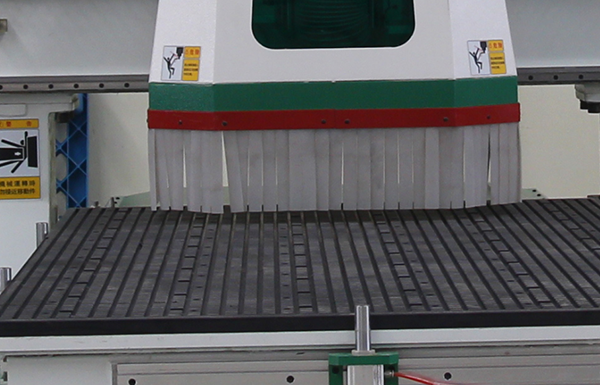

琴键式瞬间吸附真空台面。

◆拥有断点续雕、断电恢复、加工时间预测等功能。

◆本款机型关键机构均采用精密零部件装配而成。

七、重型木工加工中心适用行业及加工样品图

◆ 木工行业:各种门,窗,橱柜,工艺木门,免漆门,屏风,工艺扇窗,红木家具,波浪板加工等各种家具,木艺 的加工。
◆ 广告行业:广告标牌,标示制作,广告用料切割,吸塑制模,LED霓虹灯制作等多种材料广告装饰产品的制作。
◆ 工艺品行业:可在木质,竹,人造大理石,有机板,双色板,水晶等材料上进行各种精美图案和文字的雕刻。
◆ 适用材料:各种木质材料;铝板,铝塑板,塑料板;PVC、亚克力、双色板、密度板、水晶板等广告材料;及人造软大理石等非金属及轻金属材质。
◆ 雕刻效果:可以雕刻各种浮雕,影雕,透雕,平面雕刻,切割,洗底等各种效果。

橱柜门加工中心加工样品1 橱柜门加工中心加工样品2

橱柜门加工中心加工样品3 橱柜门加工中心加工样品4
