台面移动式高精度木工加工中心

一、产品介绍

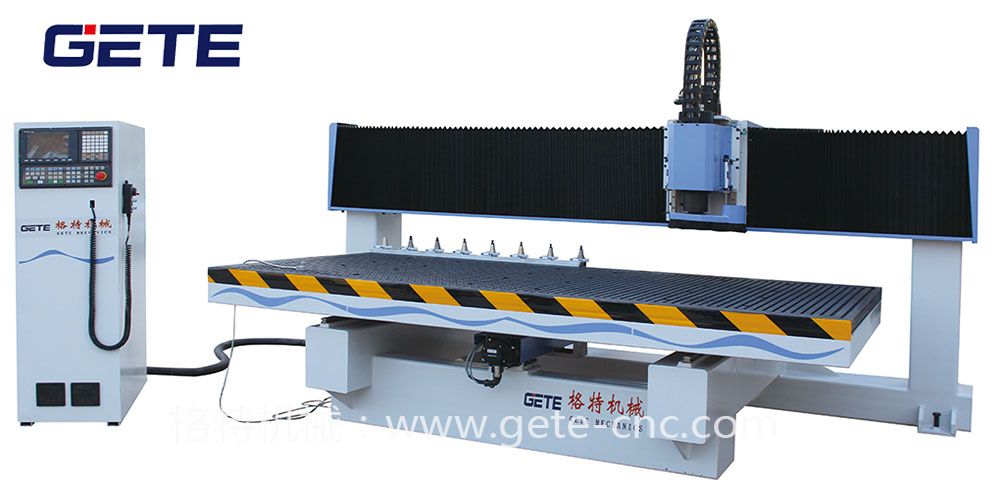

台面移动式高精度木工加工中心 外观

二、机器细节

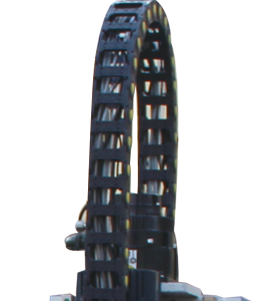

控制面版和手柄  进口主轴  移动台面和驱动电机  捷迅高柔屏蔽线缆

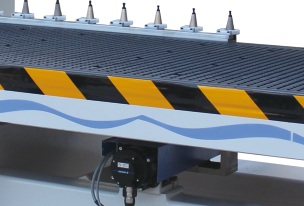

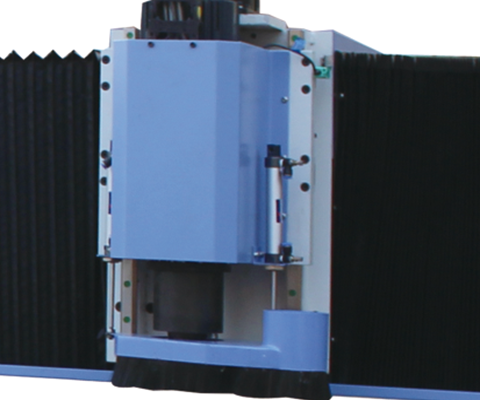

台面移动式高精度木工加工中心 控制面板和主轴  台面移动式高精度木工加工中心 进口主轴  台面移动式高精度木工加工中心 移动台面  台面移动式高精度木工加工中心 线缆

三、核心装配

刀具自动补偿系统  行星式减速机  横梁导轨安装方式  精密齿条传动
台面移动式高精度木工加工中心 刀具自动补偿系统  行星式减速机  横梁导轨安装方式   精密齿条传动
丝杠  进口伺服驱动  台湾导轨  自动注油系统
丝杠  伺服驱动  台湾导轨  注油系统

四、加工细节

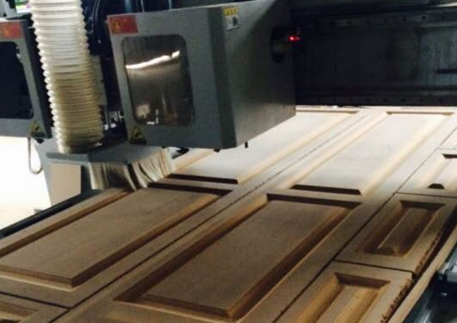

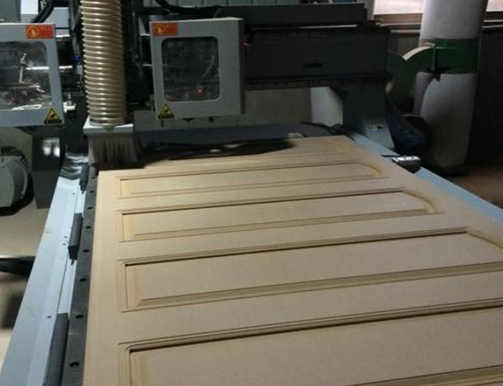

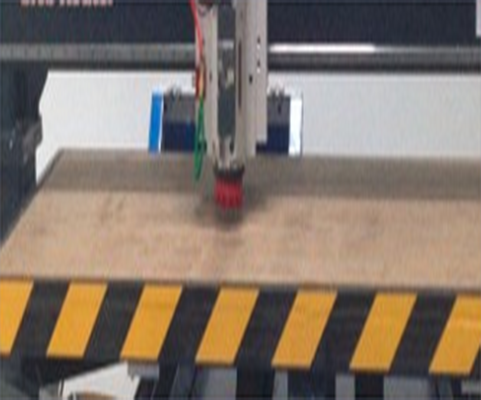

木门加工 台面移动式高精度木工加工中心  台面移动式高精度木工加工中心 开槽  台面移动式高精度木工加工中心 打孔  台面移动式高精度木工加工中心 开料

五、机器主要配置和性能参数(可定制)

配置参数 性能参数
床身结构 重型,厚壁方管 工作台面尺寸 1220 mm×2440mm
主轴电机 9KW风冷 意大利HSD主轴(可选配主轴) 工作行程 1300mm*2500mm*200mm
机柜 电脑机柜 主轴转速 6000~24000RPM
控制系统 台湾新代 运行速度 45m/min
驱动类型 日本安川伺服驱动 雕刻速度 25m/min
导轨 台湾20方轨  最大加工速度 60M/min
齿条 2M斜齿 雕刻软件 精雕/Artcam/type3/文泰
线缆 江苏捷迅数控专用高柔屏蔽线缆 电源类型 AC 380V/220V 50Hz
变频器 台达 11KW 加工精度 0.03mm
重量 1000KG 重复定位精度 0.02mm
标准配置
刨花刀具 ER-32             (4pcs)                   刀具夹筒 ER-32,12~13mm (4pcs)
高频主轴马力 12HP,6KW    (1pc)      真空泵浦马力 5.5KW                 (1pc)

六、机器特性

◆ 本款机器采用台面移动切削方式,X、Y、Z轴采用进口丝杆传动,兼顾速度及精度,性能稳定结构合理
◆ 整机采用矩形管焊接,经高温回火处理,确保机身变形小,刚性好,强度大。
◆ 本款机器采用日本安川伺服电机驱动,速度快,精度高,稳定性强
◆ 进口意大利产HSD 各系列变频主轴,3000-24000r/min
◆ 台面采用强度极高的板材一次铣削而成,具有极强的吸附力,配有强力吸尘系统,保证在加工过程中不产生尘屑飞扬的现象。
◆ 自动加油润滑系统,只需轻轻一按,轻松完成定期保养。
◆ 电柜内电气元件采用ABB 、SCHNEIDER 、WAGO、SIEMENS等进口品牌

七、适用行业及加工样品图

◆ 家具行业:各类板式家具,实木家具的切割与雕刻
◆ 广告行业:工艺礼品、水晶饰品、广告标识标牌、迷你字雕刻切割
◆ 工业行业:夹层板、尼龙板、纤维板以及各类软金属加工

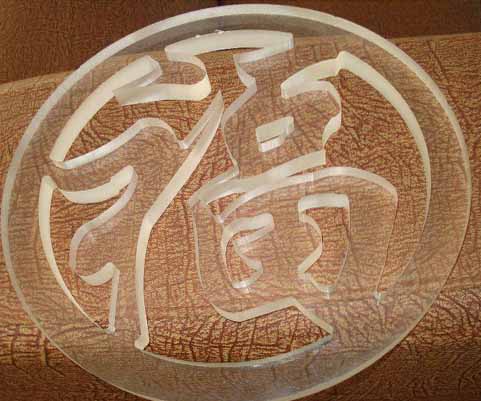

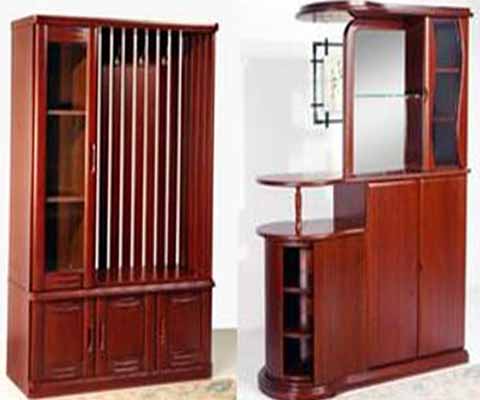

塑料浮雕 台面移动式高精度木工加工中心  精品橱柜 台面移动式高精度木工加工中心  台面移动式高精度木工加工中心 橱柜加工  台面移动式高精度木工加工中心 木工加工
