数控侧孔机

数控侧孔机介绍

        格特机械生产的数控水平单排钻设备，主要是用来解决数控开槽，打垂直孔，开料设备的无法打侧孔的问题。数控水平单排钻通过扫码进行打水平孔，打孔实现0误差。板式家具开料设备应用越来越普及，而打水平孔的PTP数控排钻加工中心确实被很多人叫好，只有很小一部分大厂才买这种设备。原因就是价位太高。国产的PTP数控排钻加工中心至少也得30万以上，进口机器都达到60多万。很多客户认为单纯的打侧孔花这么多钱不值得。从2015年开始，直立式和斜立式五面钻在市面上出现，价位在20万左右，虽然降低了一部分成本，但也没有真正得到普及。传统的排钻针对不同尺寸的板子，得需要多次反复的调整排钻的位置，如果找一个大的排钻师傅，工资少说也得6000.而且传统排钻与机器自动化生产还是有距离，处于半自动化状态。济南格特机械针对行业特点开发了简单实用的数控水平孔打孔机。该机器操作非常简单，通过扫码进行侧孔位加工。无需专业的排钻师傅，因此深受广大板式家具厂的喜爱。让不懂排钻的人瞬间可以拥有打水平孔的高超技能，大幅度提高了生产效率，降低了人工成本

数控侧孔机配置

驱动：台湾进口伺服驱动

主轴：国内最好的3.5KW

导轨：台湾进口25方轨

齿条：德国亨利安1.5M精密斜齿

系统：维宏85A数控智能系统

减速机：台湾利明减速机

变频器：海普蒙特3.7KW高频变频器

性能参数

有效加工尺寸：2440mm

Z轴行程：50

Y轴行程：2500mm

给进速率：6000mm/min

系统分辨率：±0.05mm

外形尺寸：2800mm*1800mm*1500mm

整机重量：1200kg

整机特性

◆整机床身采用8mm厚壁方轨无缝焊接而成

◆ 各主运动导轨均采用了进口直线导轨，阻力小，精度高

◆伺服驱动传动力更强，运行更稳定

◆德国进口亨利安齿条，1.5M高精度，齿面高周波硬化处理齿条。长久耐用，永不变形

◆自动扫码器，直接对接板式家具数控开槽，打孔，开料设备。

适用范围

适合行业：定制板式家具生产中的木工打孔，木销孔，木榫孔，侧面孔，8mm孔。

适合材料：密度板，刨花板，生态板，PVC板，亚克力板等

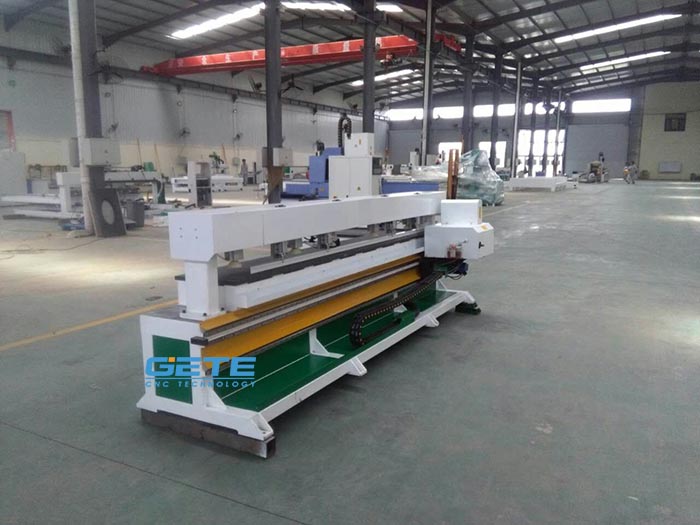

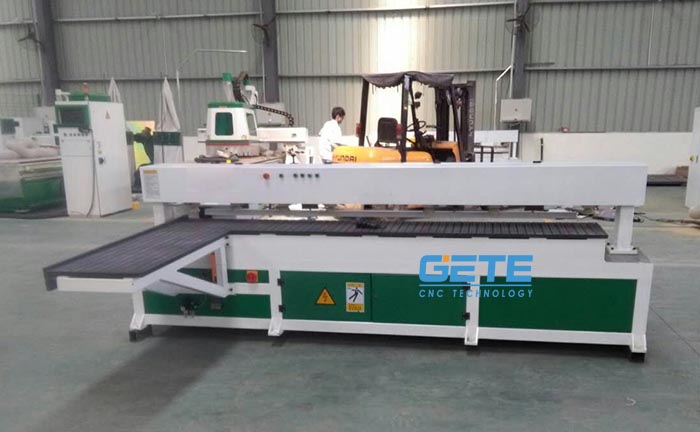

现场加工演示效果
