四轴保利龙加工中心
一、保利龙加工中心产品介绍
基于实体铸造所需要的泡沫模型数控保利龙加工中心,具有余量均匀,精确,木匠整体外观效果好的明显优势,格特机械是国内生产线保利龙加工中心最早和最成熟的企业,拥有独立的研发团队,山东大学数控设备研发设计师,独家引进台湾技术,专用从事数控设备的研发与设计,格特机械按照金属切割机床的工艺来生产线CNC加工中心,机床整体床身经过高温回火去应力处理,所有核心配件均为国外进口,利龙程序化加工将是为了模具发展的方向。

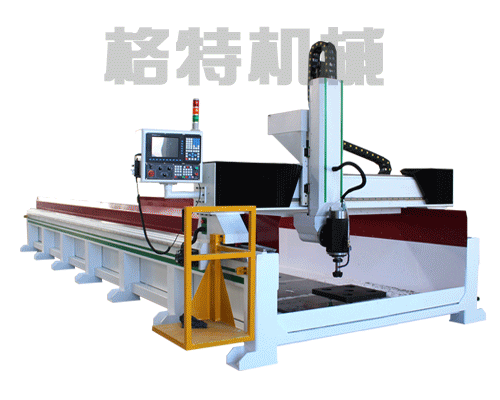

保利龙加工中心视频介绍 | 保利龙加工中心机器外观 | |
二、机器细节图

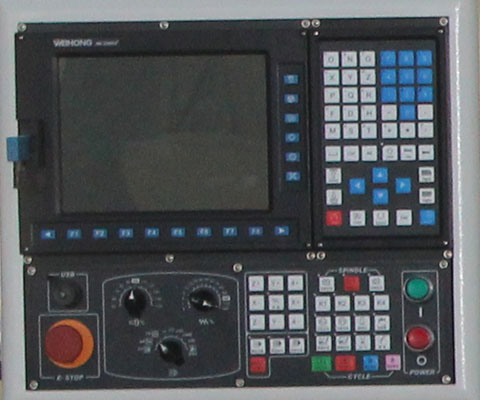

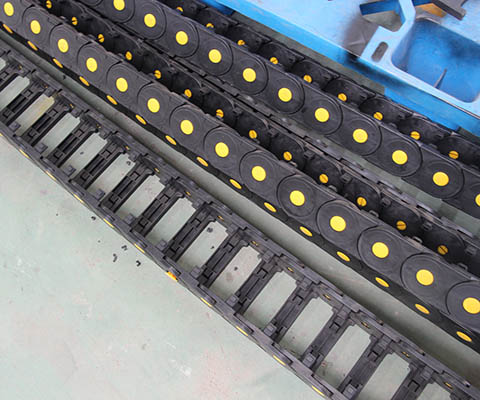

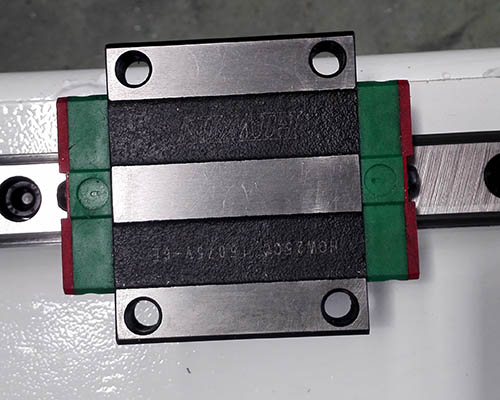

控制面板 | 线缆 | 台湾进口中预压滑块 | ||||
三、核心装配

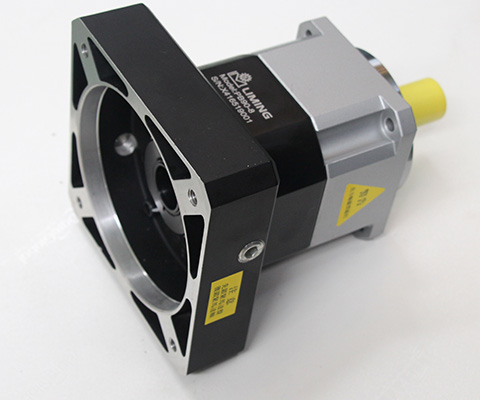

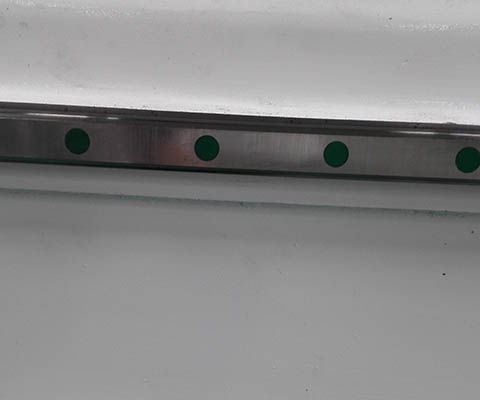

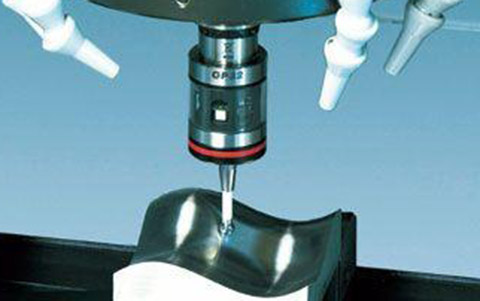

刀具自动补偿系统 | 行星式减速机 | 减速机 | 进口导轨 | |||

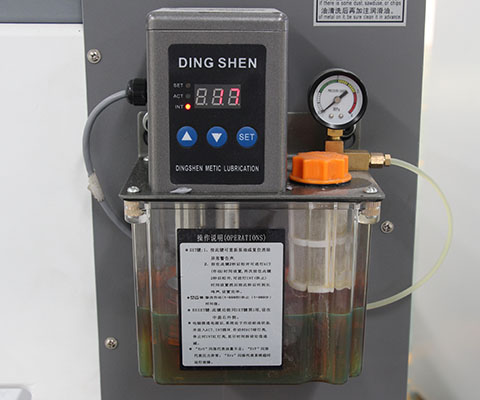

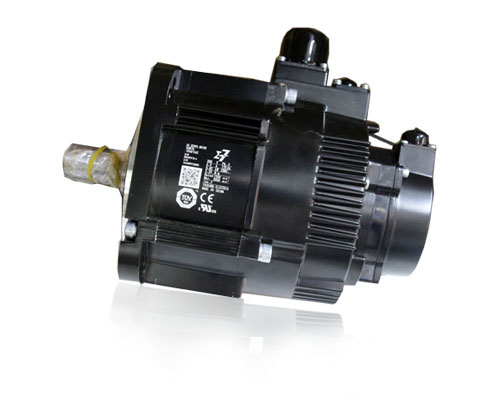

丝杠 | 进口伺服驱动 | 台湾导轨 | 自动注油系统 | |||

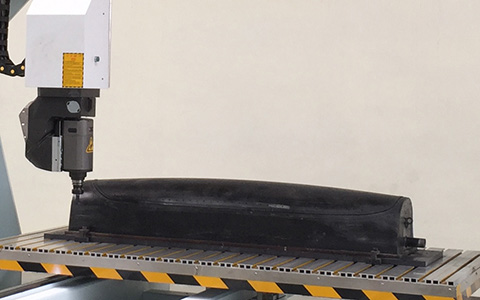

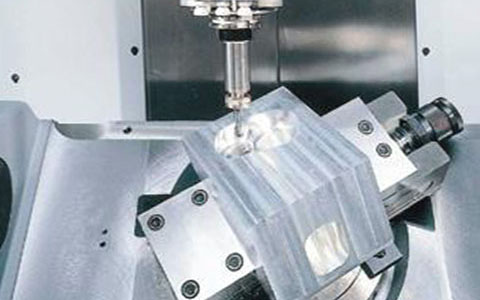

四、加工细节
五、主要配置和性能参数(可定制)
配置参数 | 性能参数 | ||
床身结构 | 五面铣加工中心加工机床 | 工作台面尺寸 | 1600mm*8000mm |

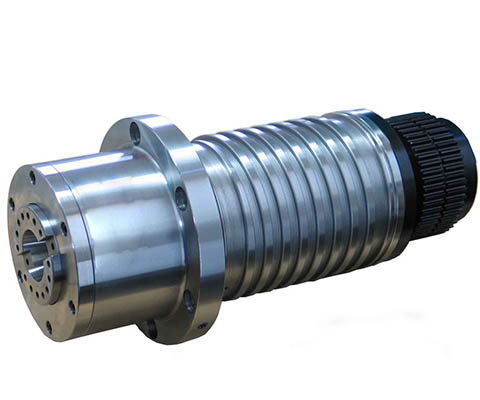

主轴电机 | 水冷7.5KW | 工作行程 | 1600mm*8000mm*600mm |
机柜 | 数控专用机床 | 主轴转速 | 1000~24000RPM |
控制系统 | 台湾新代 | 运行速度 | X,Y轴45m/min Z轴 20m/min |
驱动类型 | 进口伺服驱动 | 雕刻速度 | 10m/min |
导轨 | 台湾30方轨 | 固定方式 | 磁铁固定 |
丝杠 | TBI原装丝杠 | A轴旋转 | ±270° |
线缆 | 江苏捷迅数控专用高柔屏蔽线缆(出口标准) | 电源类型 | AC 380V/50Hz |
气动元件 | 台资艾斯卡 | 加工精度 | 0.05mm |
重量 | 3300KG | 重复定位精度 | 0.03mm |
六、机器特性
◆格特木模雕刻机整体厚壁全钢结构设计,经焊接回火时效处理,钢性强、力度大、转动平稳,使得长时间高速运行不变形,不抖动。
◆格特木模雕刻机是龙门式移动,工作台面固定,可任意加工工作台面上的材料;台面采用工业铝型材台面(带T型槽),使用方便。
◆台湾新代系统,运行安全可靠,读取代码速度高效。
◆采用台湾高精度、零间隙方型加重滑动直线导轨,齿条系为高精密特殊工艺齿条,运行平稳、精度高;兼之Y轴采用双边驱动,速度快,效率高,承重力大,可以进行重切削。
◆采用大功率除尘装置及完善的集中润滑系统,工作环境好,机器使用寿命更长。
◆台湾新代系统,运行安全可靠,读取代码速度高效。
◆采用台湾高精度、零间隙方型加重滑动直线导轨,齿条系为高精密特殊工艺齿条,运行平稳、精度高;兼之Y轴采用双边驱动,速度快,效率高,承重力大,可以进行重切削。
◆采用大功率除尘装置及完善的集中润滑系统,工作环境好,机器使用寿命更长。

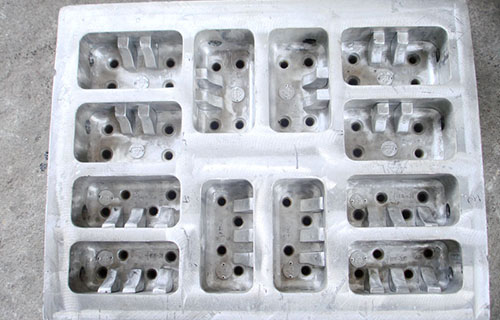

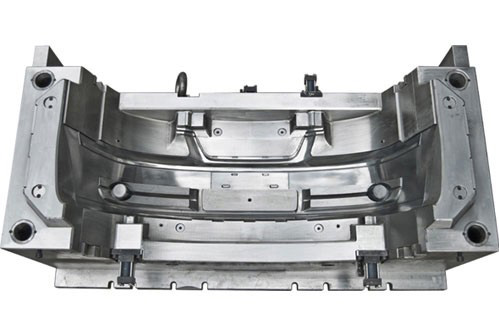

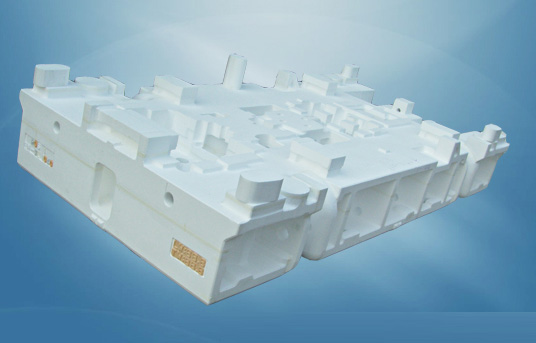

七、适用行业及加工样品图

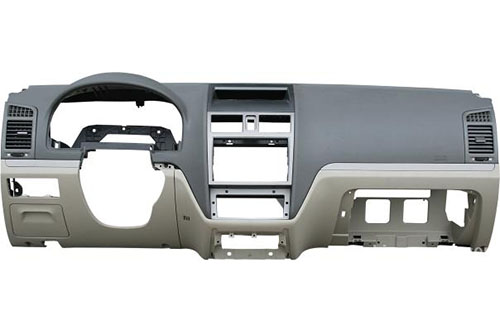

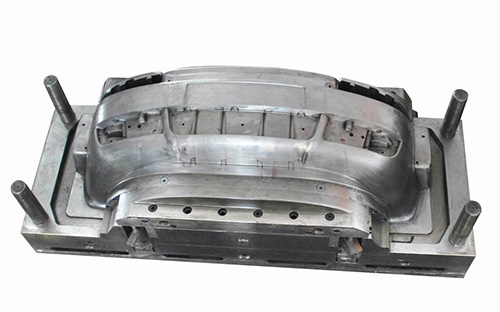

保丽龙(泡沫)加工中心:汽车冲压模具的泡沫型加工,铸造木模,汽车内饰,工程塑胶材料等各种非金属的加工。
木模加工中心:铸造木模, 汽车检具加工,汽车内饰,工程塑胶材料等各种非金属的加工。
