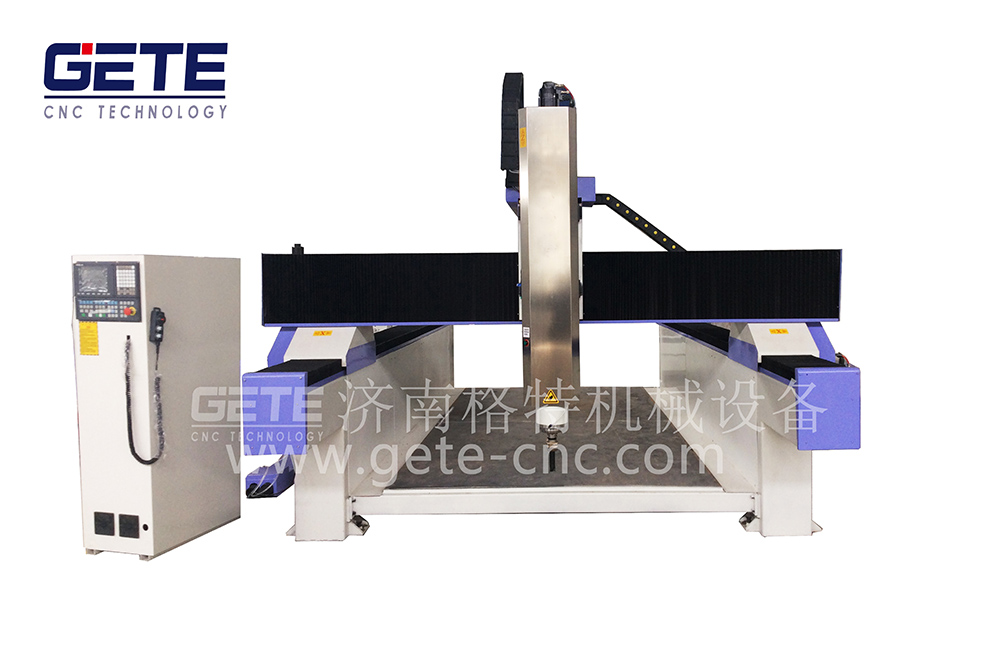

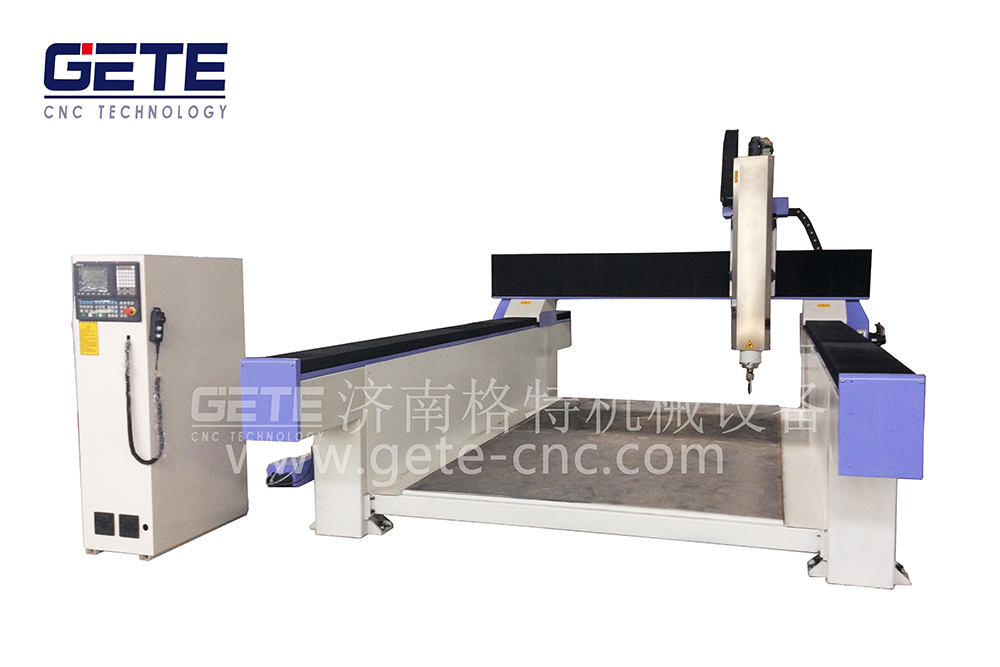

保丽龙泡沫雕刻机
一、产品介绍
二、机器细节

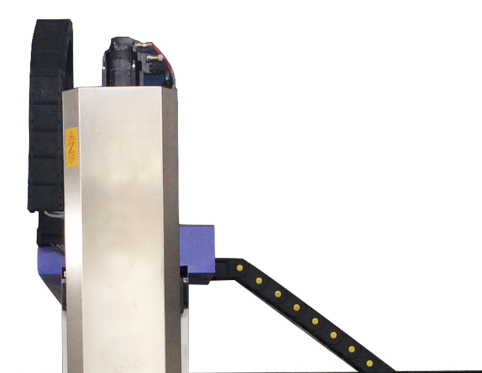

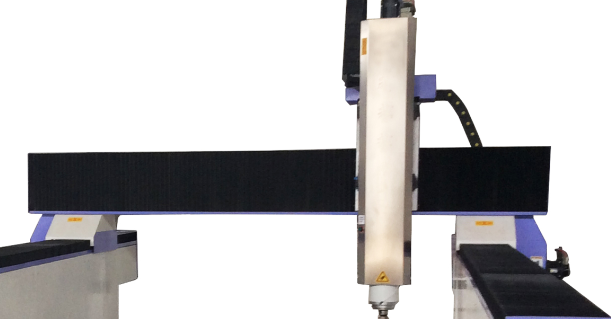

| 龙门立柱和横梁 | 主轴 | 高柔屏蔽线缆 | 控制机柜 | |||
 |  |  |  |
三、核心装配

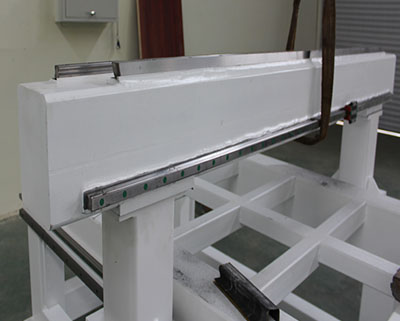

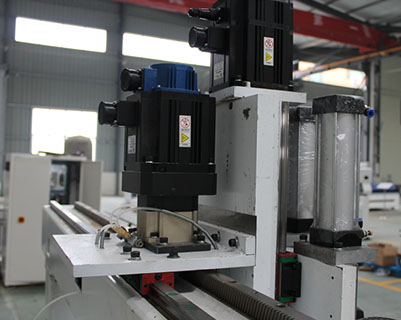

| 刀具自动补偿系统 | 行星式减速机 | 横梁导轨安装方式 | 精密齿条传动 | |||
 |  |  |  | |||

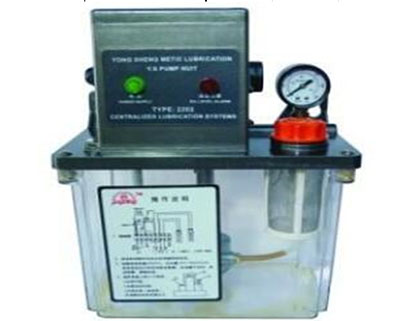

| 丝杠 | 进口伺服驱动 | 台湾导轨 | 自动注油系统 | |||
 |  |  |  |
四、加工细节
 |  |  |  |
五、机器主要配置和性能参数（可定制）
| GT-2040型 保丽龙泡沫雕刻机 | |||
| 配置参数 | 性能参数 | ||
| 床身结构 | 钢结构雕刻机专用重型床身 | 工作台面尺寸 | 2000mm*4000mm |
| 主轴电机 | 9KW意大利HSD | 工作行程 | 2000mm*4000mm*1000mm |
| 机柜 | 工控大机柜 | 主轴转速 | 0~12000RPM |
| 控制系统 | 台湾新代 | 运行速度 | 35m/min |
| 驱动类型 | 伺服驱动 | 雕刻速度 | 25m/min |
| 导轨 | 台湾30方轨 | 台面类型 | 铝型材T型槽台面 |
| 齿条 | 2M斜齿 | 刀柄直径 | 3.175~12.7mm |
| 线缆 | 江苏捷迅数控专用高柔屏蔽线缆 | 电源类型 | AC 380V/50Hz |
| 变频器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 3000KG | 重复定位精度 | 0.02mm |
| 标准配置 | |||
| 刨花刀轴 | ER-32 4pcs | 刀具爪夹 | ER-32 4pcs |
| 高频主轴马力 | 12Hp (9kw) | ||
| GT-2030型 保丽龙泡沫雕刻机 | |||
| 配置参数 | 性能参数 | ||
| 床身结构 | 钢结构雕刻机专用重型床身 | 工作台面尺寸 | 2200mm*3200mm |
| 主轴电机 | 9KW意大利HSD | 工作行程 | 2000mm*3000mm*1000mm |
| 机柜 | 工控大机柜 | 主轴转速 | 1000~12000RPM |
| 控制系统 | 台湾新代 | 运行速度 | 35m/min |
| 驱动类型 | 伺服驱动 | 雕刻速度 | 25m/min |
| 导轨 | 台湾30方轨 | 应用软件 | 文泰/Artcam/Type3 |
| 齿条 | 2M斜齿 | 刀柄直径 | 3.175~12.7mm |
| 润滑系统 | 数控专业自动注油 | 电源类型 | AC 380V/50Hz |
| 变频器 | 海普蒙特 11KW | 加工精度 | 0.05mm |
| 重量 | 2000KG | 重复定位精度 | 0.02mm |
| 标准配备 | |||
| 刨花刀具 | ER-32 4pcs | 刀具爪夹 | ER-32 12~13mm 4pcs |
| 高频主轴马力 | 12HP （9KW） 1pcs | ||
六、机器特性
◆ 格特保丽龙泡沫雕刻机整体厚壁全钢结构设计，经焊接回火时去应力处理，钢性强、转动平稳，不变形，不抖动，运行平稳。
◆ 系统使用台湾新代，运行稳定安全，代码读取速度快，而且有在线模拟、在线监控功能，随时保证加工的高效安全。
◆ 采用台湾高精度2M斜齿、零间隙方型加重滑动直线导轨，齿条系为高精密特殊工艺齿条，运行平稳、精度高；兼之Y轴采用双边驱动，速度快，效率高，承重力大，可以进行重切削。
◆ 主轴、线轨、及滚珠丝杆皆装有防尘吹气装置，可避免泡沫灰进入丝杆、线轨、主轴内部，而造成损坏。线轨及丝杆装有自动润滑装置，可有效排出泡沫灰渣，避免损坏。
◆ 控柜内置有自动恒温空调系统，可有效散热，适于长时间工作。
◆ 多元化控制可以分别控制加工速度、空走速度、落刀速度,大大提高了加工产品的质量及加工效率。
◆ 自动润滑系统，减少维护量，机器使用寿命更长。

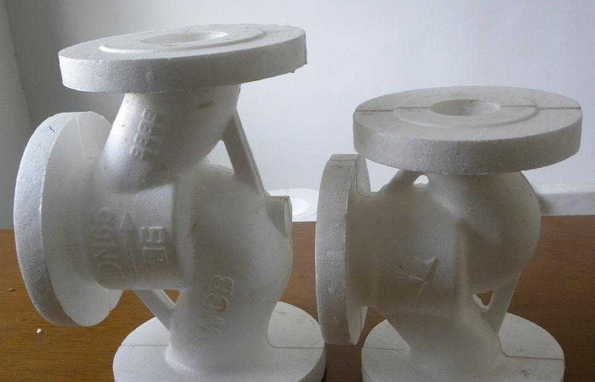

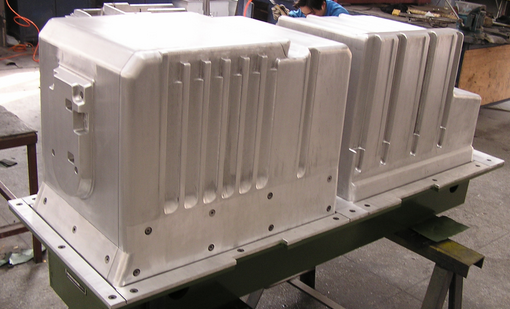

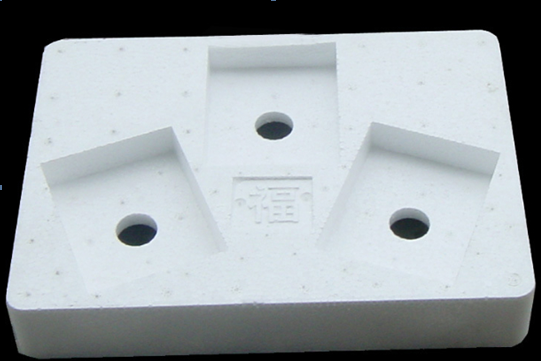

七、适用行业以及加工样品图
◆ 汽车冲压模具的泡沫型加工，铸造木模，汽车内饰，工程塑胶材料的加工。
◆ 可雕刻各种泡沫、消失模、汽车泡沫模具、游艇模具、大轮船木模、铸造木模、汽车内饰、工程塑胶材料、航空木模、螺旋桨、火车木模等各种非金属的加工。
 |  |  |  |
