45度切割锯|石材雕刻机

一、产品介绍

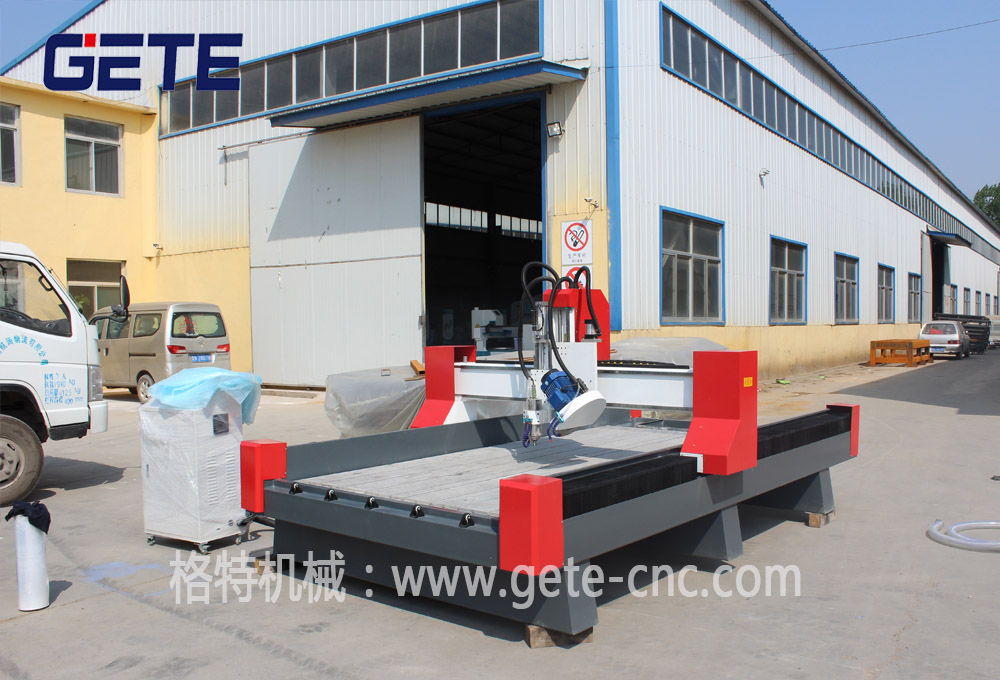

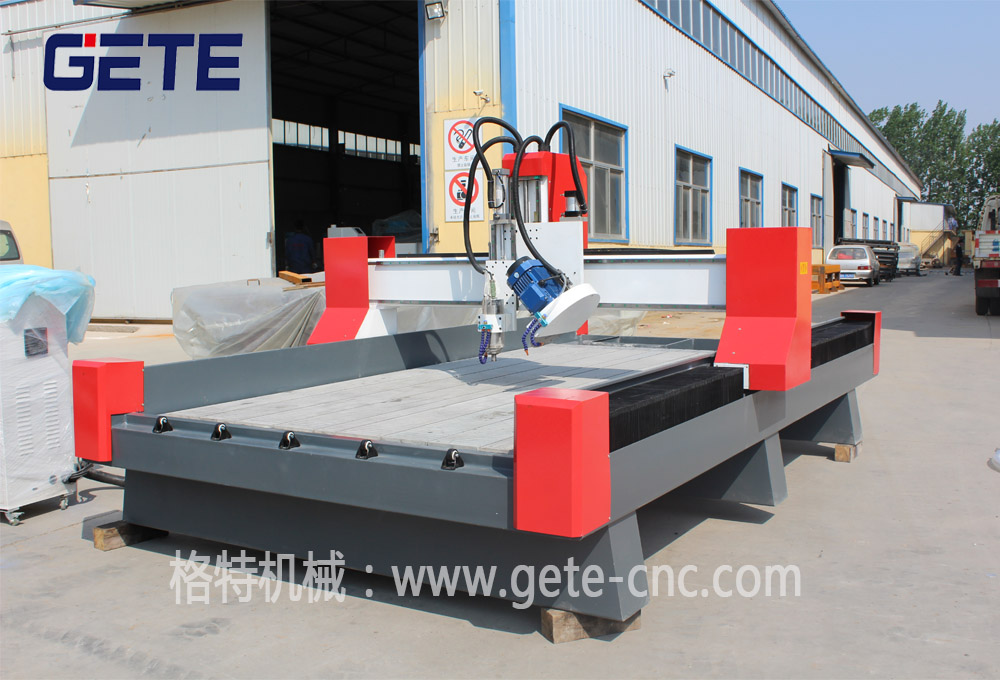

45度切割锯|石材雕刻机 外观     45度切割锯|石材雕刻机 外观       45度石材雕刻机是格特石英石加工中心的配套机型。格特石英石加工中心自从上市以来,引起石英石台面加工行业的极大反响,客户订单也是接连不断。为了给客户解决45度切割的难题,格特机械特别推出了这款机型。该机型可以实现直切和斜切功能,自动切换。相对于传统的石英石切割机型,该款机器操作更为灵活,通过数控系统,切割锯可以自由移动。不仅操作方便,而且安全性也很高。切割锯与主轴也可自动切换,如果配备大功率高端石材机主轴也可以实现雕刻、磨边的功能。一机多用,对于很多中小型石英石台面加工厂,一台设备也可以满足加工需求。对于大中型石英石台面加工厂,该款机型可以成为石英石加工中心的一个很好补充,大批量进行45度切割等工艺。性价比高,使用方便。

二、机器细节

定位气缸  45度切割锯  水冷主轴  导轨

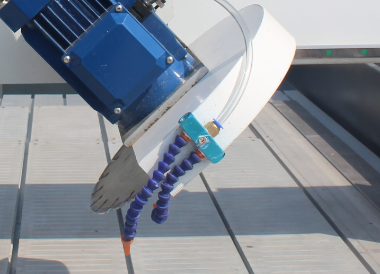

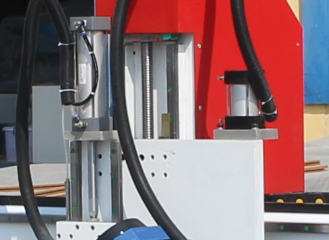

45度切割锯|石材雕刻机 定位气缸  45度切割锯|石材雕刻机 切割锯  45度切割锯|石材雕刻机 水冷主轴  45度切割锯|石材雕刻机 横梁

三、核心装配

刀具自动补偿系统  行星式减速机  进口主轴  精密齿条传动
刀具自动补偿系统  行星式减速机  进口主轴  精密齿条传动
丝杠  进口伺服驱动  台湾导轨  自动注油系统
丝杠  伺服驱动  台湾导轨  注油系统

四、加工细节

45度切割锯|石材雕刻机图  45度切割锯|石材雕刻机加工图  45度切割锯|石材雕刻机切料图  45度切割锯|石材雕刻机 加工细节图4

五、机器主要配置和性能参数(可定制)

配置参数 性能参数
床身结构 格特品牌,厚壁方管无缝焊接而成 工作台面尺寸 1300mm*2500mm
主轴电机 5.5KW水冷主轴 工作行程 1300mm*2500mm*350mm
机柜 电脑机柜 主轴转速 1000~24000RPM
控制系统 严控 雕刻机速度 15m/min
驱动类型 伺服驱动 传动方式

XY轴齿条传动;  Z轴采用德国进口滚珠丝杠传动

导轨 台湾20方轨  台面类型 T型槽台面
齿条 1.25M斜尺 应用软件 type3, Artcut文泰雕刻2002/V8, Artcam444
线缆 数控专用高柔屏蔽线缆 电源类型 AC 380V/50Hz
变频器 富凌 加工精度 0.05mm
重量 1200KG 重复定位精度 0.03mm
标准配置
潜水泵                   1个 刀具夹筒 ER-32 12~13mm (4pcs)
高频主轴马力 5HP,2.2KW    (1pc)

六、机器特性

◆ 采用进口直线方型导轨,双排四列滑块,承重力大,运行平稳,精度高,寿命长,下刀精确

◆ 机床双水冷循环系统,更好的保护刀具。
◆ 整机采用钢结构无缝焊接,刚性好不变形,工作台面背衬钢板,强度大刚性好。
◆ 恒功率主轴电机,切削力度大,效率高。
◆ 机头可以进行45度角旋转,进行倒角切割
◆ 在机器的左右两侧可根据需要安装辅助平台,大大加宽切割宽度,机头可以上下调节高度。
◆ 可保存10个断点,并有断点续雕功能,停电再工作依然可行,有效降低废品率。
◆ 维宏控制系统,三维动态显示跟踪自动对刀,三维模拟显示功能。
◆ 中文图形化操作界面,操作简便直观。

七、适用行业及加工样品图

 理石、花岗岩、中国黑、青石、玉石、陶瓷、水晶、玻璃、塑料、化工合成板有机玻璃、PVC板、竹木、铝塑板、金属、塑料等材料进行线雕、2D雕刻、3D尖底雕刻、三维浮雕、切割、倒边、钻孔加工和切料。
 广泛应用于建筑、装饰等行业,特别适用于建筑工程、石材加工、建材施工现场.WDL-QX-1000为石材、大理石、耐火砖、步道砖、盲道砖提供专业切割。
 适用于石材、墓碑加工、茶盘、砚台雕刻、广告、装饰装璜、工艺品行业的切料等

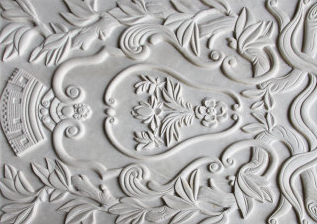

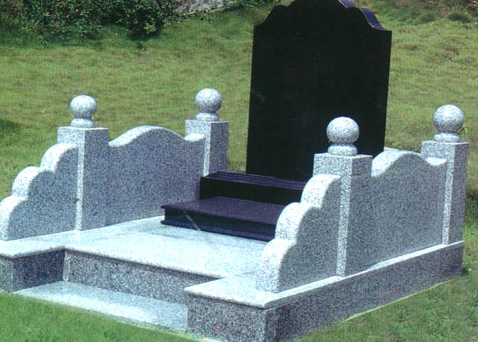

45度切割锯|石材雕刻机 切料  45度切割锯|石材雕刻机 斜角切料雕刻  45度切割锯|石材雕刻机 墓碑加工  45度切割锯|石材雕刻机 雕花
