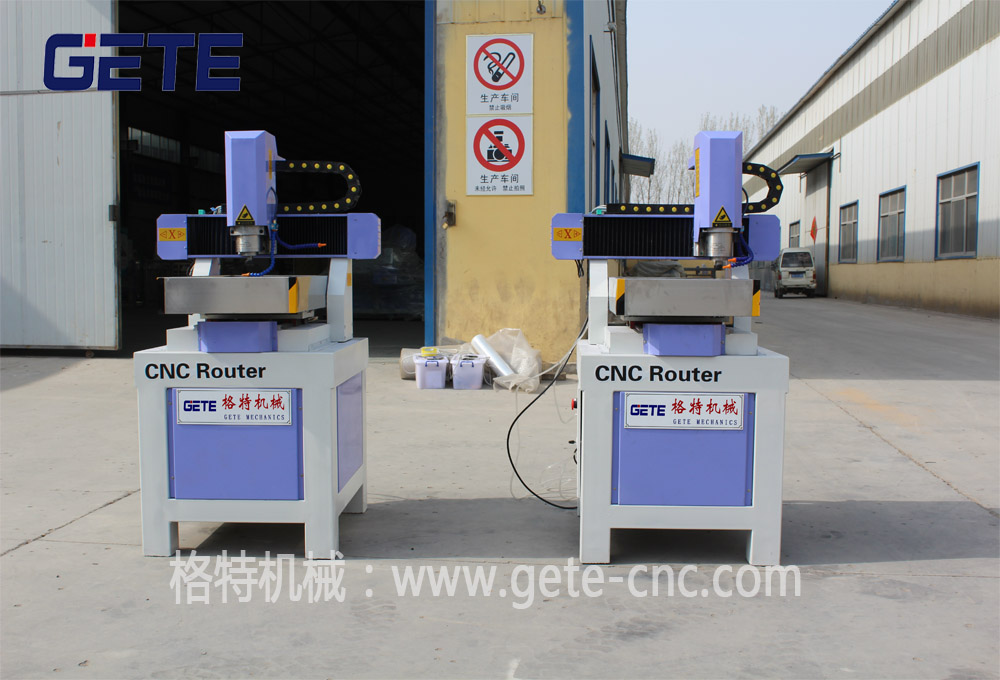

玉石雕刻机
一、产品介绍

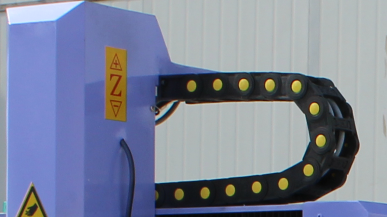

二、机器细节

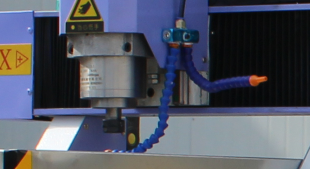

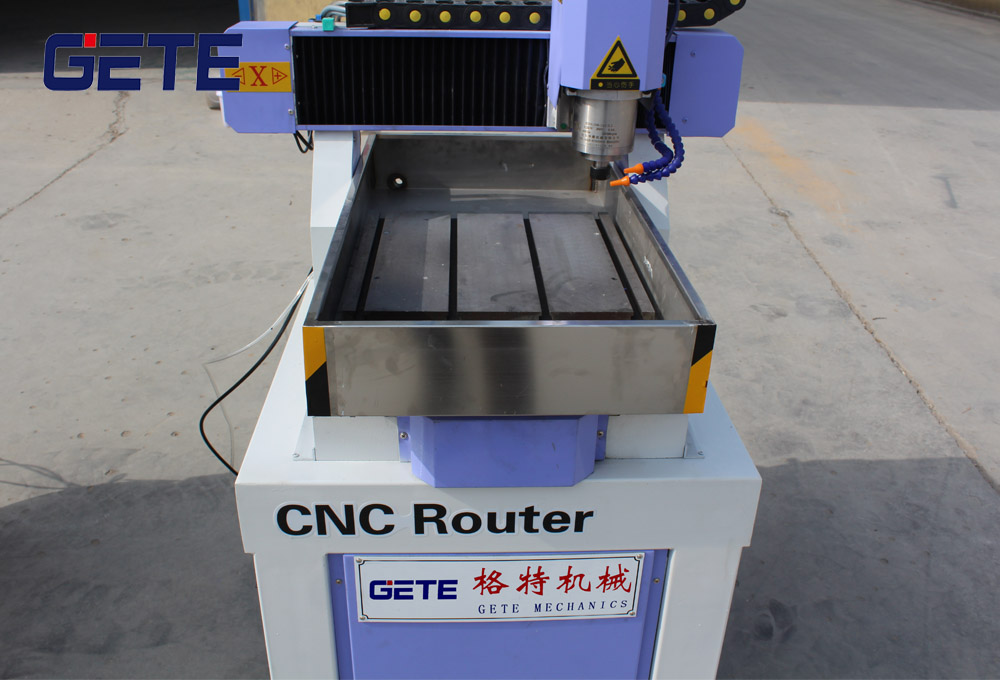

| 高频屏蔽线缆 | 进口水冷主轴 | 控制机柜 | 加工槽 | |||
 |  |  |  |
三、核心装配
| 刀具自动补偿系统 | 行星式减速机 | 进口主轴 | 精密齿条传动 | |||
 |  |  |  | |||
| 丝杠 | 进口伺服驱动 | 台湾导轨 | 自动注油系统 | |||
 |  |  |  |

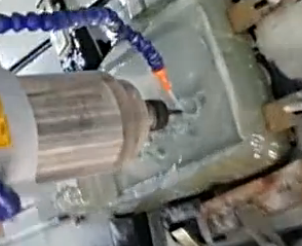

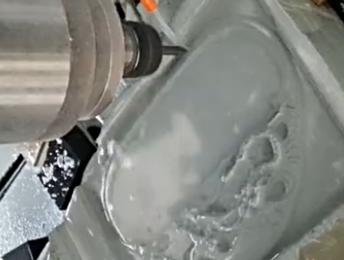

四、加工细节
 |  |  |  |
五、机器主要配置和性能参数（可定制）
| 配置参数 | 性能参数 | ||
| 床身结构 | 格特品牌，厚壁方管无缝焊接而成 | 工作台面尺寸 | 400mm*400mm |
| 主轴电机 | 水冷2.2KW | 工作行程 | 400*400mm*200mm |
| 机柜 | 电脑机柜 | 主轴转速 | 6000~24000RPM |
| 控制系统 | 四轴联动 锐志天宏 | Z轴空高度 | 230mm |
| 驱动类型 | 伺服驱动 | 旋转轴直径 | 100mm |
| 导轨 | 台湾20方轨 | 刀柄直径 | 3.175~12.7mm |
| 齿条 | 丝杠传动 | 加工速度 | 6000m/min |
| 线缆 | 数控专用高柔屏蔽线缆 | 电源类型 | AC 220V/50Hz |
| 变频器 | 海普蒙特 | 加工精度 | 0.02mm |
| 重量 | 300KG | 重复定位精度 | 0.01mm |
| 标准配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夹筒 | ER-32 12~13mm （4pcs） |
| 高频主轴马力 | 5HP，2.2KW （1pc） | ||
六、机器特性
◆ 机身铸铁铸造，机床震动小，提供稳定的工作平台，使雕刻机运行平稳、噪音低，工件成品光洁度高。
◆ 三轴均采用矩形直线导轨和滚珠丝杆，高精度，刚性好。
◆ 运动定位精度和重复定位精度高，工件成品图形边缘光滑、清晰度高。
◆ 32细分驱动系统是雕刻机运动平稳、噪音低、控制精度高，加工速度和加速度较高。
◆ 高精度、高转速、低噪音的主轴电机，装刀径向跳动量（刀柄根部）≤0.02mm，为小刀具提供较高的切削速度和较高的切削能力。
◆ 专业而稳定CNC数控系统，其运动方式特点是起步加速度大，回头运动平稳，加工过程中保持较高且稳定的进给速度和较高的加速度。有效的提高加工效率，且雕刻机抖动小，工件成品光洁度高。
◆ 中文图形化操作界面，操作简便直观。
七、适用行业及加工样品图
◆ 格特玉石雕刻机可广泛适用于玉石、岫玉、翡翠、和田玉、黄龙玉、昆仑玉、青玉、泰山玉、俄罗斯碧玉、玛纳斯碧玉、阿富汗白玉、玛瑙、琥珀、水晶及各种山料、籽料的雕刻等等。
 |  |  |  |
