三维立体立式木工雕刻机



一、产品外观

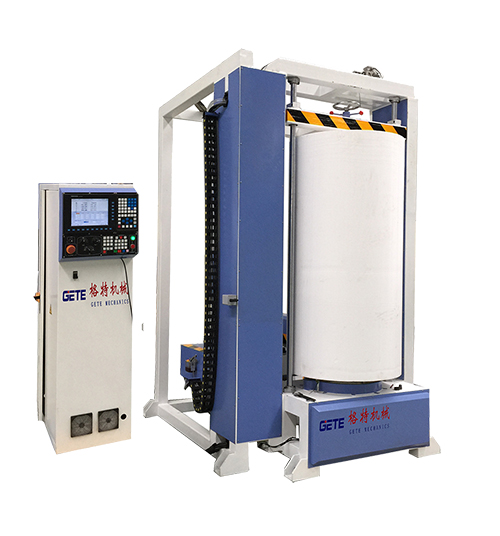

三维立体立式木工雕刻机外观图     三维立体立式木工雕刻机 产品介绍

二、机器细节

数控控制面版  高柔屏蔽线缆  旋转底座  定位器
三维立体立式木工雕刻机 控制面板  三维立体立式木工雕刻机 高柔屏蔽线缆  三维立体立式木工雕刻机 旋转底座  三维立体立式木工雕刻机 定位器

三、核心装配

刀具自动补偿系统  行星式减速机  横梁导轨安装方式  精密齿条传动
刀具自动补偿系统  行星式减速机  横梁导轨被跨式安装  精密齿条传动
丝杠  进口伺服驱动  台湾导轨  自动注油系统
 丝杠  伺服驱动  台湾导轨  注油系统

四、加工细节

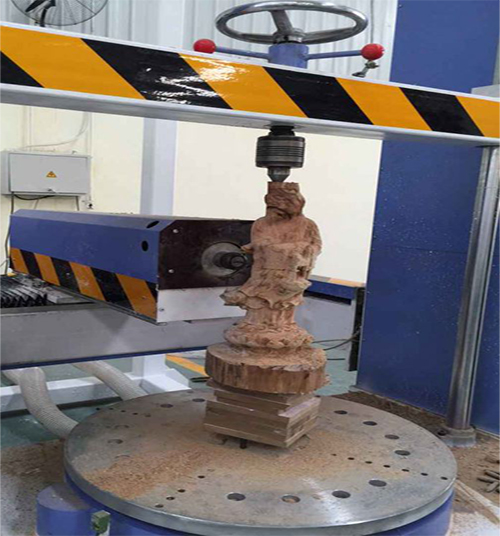

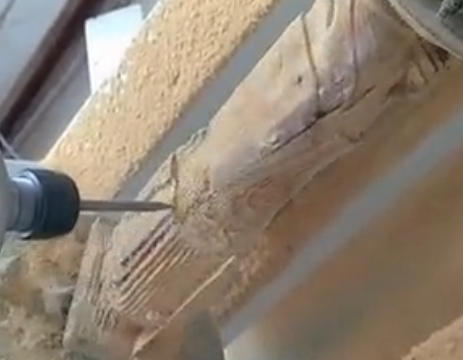

三维立体立式木工雕刻机 工艺品图  三维立体立式木工雕刻机 大型木立柱  三维立体立式木工雕刻机 浮雕  三维立体立式木工雕刻机 佛像

五、机器主要配置和性能参数(可定制)

配置参数 性能参数
床身结构 方形厚壁方管重型床身 空行速度 20m/min
主轴电机 4.5KW 可加工工件 D1000*H2000mm
机柜 工控机柜 主轴转速 0~24000RPM
控制系统 上海维宏 负重 800kg
驱动类型 进口伺服驱动 雕刻速度 15m/min
导轨 台湾25方轨  减速机 行星式减速机
齿条 2M斜齿 润滑系统 自动注油LG11
线缆 江苏捷迅数控专用线缆 电源类型 交流电源 AC380±15%,50HZ
变频器 海普蒙特 加工精度 0.05mm
重量 2300Kg 重复定位精度 0.03mm


六、机器特性

◆ 大功率伺服系统驱动,动力强劲适合各种重型实木切割玉雕刻。
◆ 软件兼容性好:可兼容:type3/castmate/artcam/文泰/精雕多种设计软件。
◆ 采用大功率、水冷电主轴,驱动系统采用日本安川伺服驱动器。
◆ 设备X、Y、Z三轴均采用台湾自润滑方形刮屑型直线导轨,承重冗余大,寿命长,对于高度CNC数控设备,方形直线导轨比圆轨寿命长3倍、精度高。
◆ DSP手柄工业控制系统,四轴联动控制,具有优良稳定的品质,良好的维护性,使用性,可控制完成圆柱体的3D加工以及四面体的旋转四面加工,尤其是适合人体雕像以及大型佛像的雕刻。,精度高,速度快、圆弧过渡圆滑运行稳定性。
◆ 结构稳定:整体厚壁钢管焊接而成,经消除应力处理,长久不变形。

七、适用行业及加工效果图

◆ 木工行业:大型盘龙柱、人物佛像、立体木模、各种立体像等。
◆ 石材行业:石狮、石头佛像、观音像、盘龙柱、莲花座等。
三维立体立式木工雕刻机 木质艺术品  三维立体立式木工雕刻机 工艺佛像雕品  三维立体立式木工雕刻机 复杂佛像  三维立体立式木工雕刻机 莲花底座
