八头三维立体木工雕刻机
一、产品介绍
三维立体雕琢机三维立体雕琢机的原理跟木匠雕琢机的原理相仿,三维立体雕琢机通常是加一个旋转轴,其他雕琢机是xyz三轴运动;但在实际雕琢中这三种雕琢机也都是三轴运动完结雕琢。三维雕琢机通常是对比抽象的说,也分木材雕琢,石材雕琢,金属雕琢的;木匠雕琢机仅仅使用与木材的雕琢加工,也可对有机资料进行加工;模具雕琢机通常在金属表面进行雕琢,打log等图画。其实它们都可以加旋转轴的 三维立体木匠雕琢机,进行三维雕琢。 三维立体雕琢机便是将计算机技能与激光技能和机械加工技能交融的设备,经过多种工艺技能,以多种原料木质、金属、PVC、玻璃、塑料、硅胶、有机玻璃等为根本,雕琢出具有三维立体效果的著作。

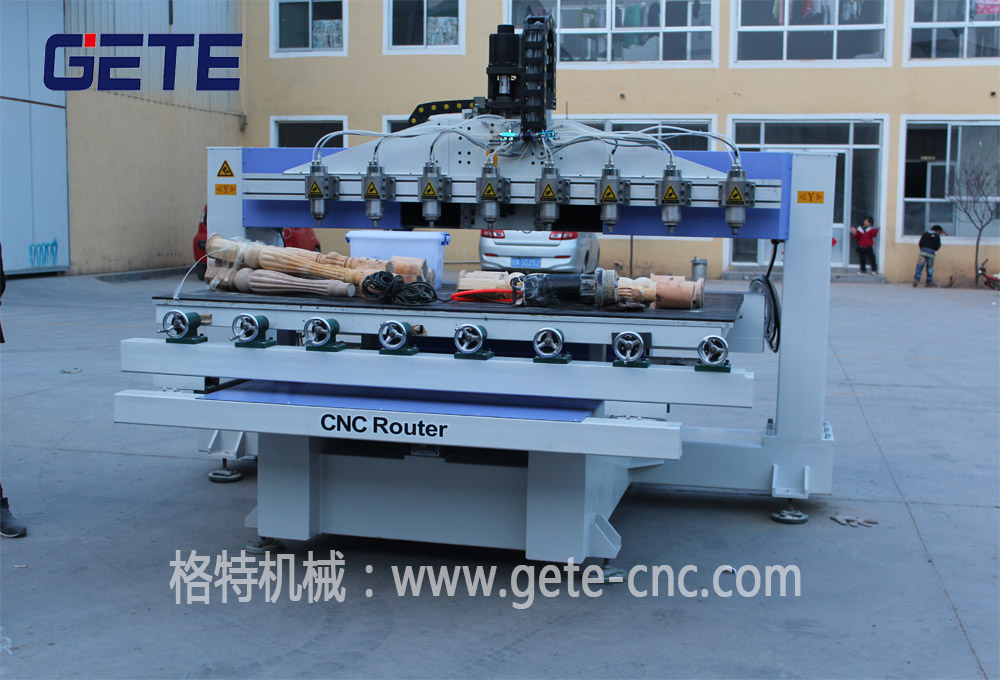

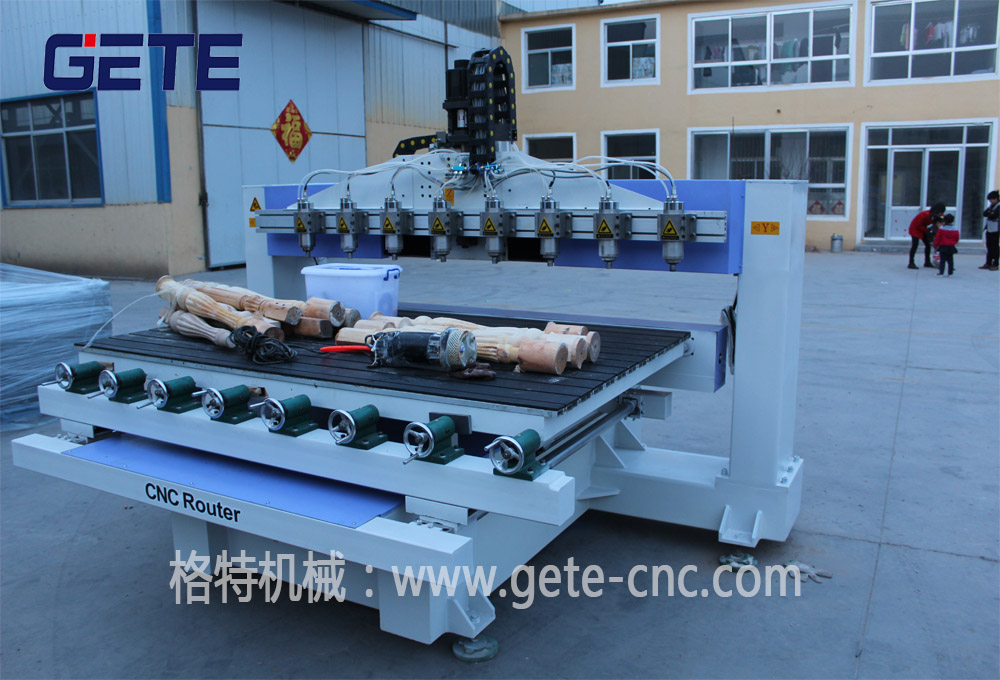

二、机器细节
高柔线缆 | 固定器 | 进口主轴 | 方形龙门立柱和横梁 | |||
三、核心装配
刀具自动补偿系统 | 行星式减速机 | 横梁导轨安装方式 | 精密齿条传动 | |||
丝杠 | 进口伺服驱动 | 台湾导轨 | 自动注油系统 | |||

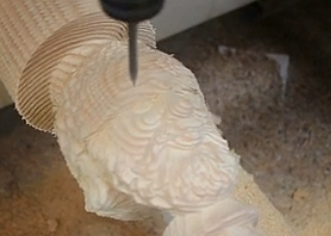

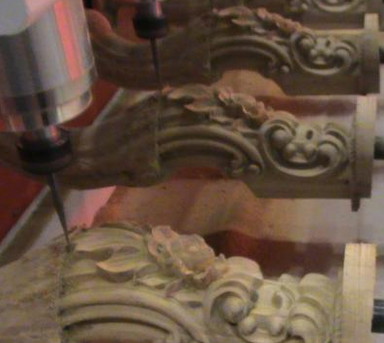

四、加工细节
五、机器主要配置和性能参数(可定制)
配置参数 | 性能参数 | ||
床身结构 | 钢结构可移动台面 | 工作台面尺寸 | 1300mm*2500mm |
主轴电机 | 2.2KW*8(可选配主轴) | 工作行程 | 1200*250 |
机柜 | 工控大机柜 | 主轴转速 | 8000~24000RPM |
控制系统 | 锐志天宏 | 最大移动速度 | 20m/min |
驱动类型 | 进口伺服驱动 | 雕刻速度 | 15m/min |
导轨 | 台湾30方轨 | 应用软件 | P0ermill |
齿条 | 2M斜齿 | 工作台面负重 | 800Kg |
线缆 | 数控专用线缆 | 电源类型 | AC 380V/50Hz |
变频器 | 海普蒙特 | 加工精度 | 0.05mm |
重量 | 2300KG | 重复定位精度 | 0.02mm |
标准配置 | |||
刨花刀具 | ER-32 (4pcs) | 刀具夹筒 | ER-32,12~13mm (4pcs) |
高频主轴马力 | 12HP,3KW (1pc) | 潜水泵 | (1pc) |
六、机器特性
◆ 三维立体木工雕刻机床身采用整体厚壁全钢结构设计,经焊接回火时效后机械加工处理,钢性强、力度大、转动平稳,使得长时间高速运行不变形,不抖动。
◆ 采用国际品牌微步细分步进电机与高速驱动器(或可选伺服驱动),力量大且传动平稳,性能稳定,保证机器长时间无间歇高速运行
◆ 专为要求大批量、小工件,三维立体人像雕刻加工的客户而设计,多主轴雕刻(可选2-10个主轴,可订做任意规格型号)。
◆ 拥有断点续雕、断电恢复、加工时间预测等功能,真正人性化设计。
◆ 开放式软件接口,可兼容type3/artcam/castmate/文泰等多种CAD/CAM设计软件生成的加工代码,确保设计无障碍。

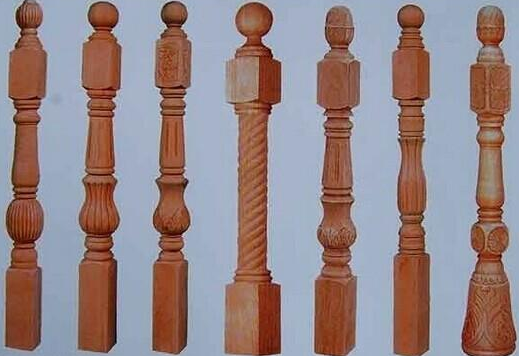

七、适用行业及加工样品图
◆ 佛像雕刻,人物雕刻,工艺品雕刻,家具配件, 沙发腿,楼梯柱,扶手,立体雕刻,360度雕刻,旋转轴雕刻,木制品加工,乐器加工,笔筒雕刻,四轴驱动工作方式。
◆ 可以在石材,木材,陶瓷,玻璃,软金属。
