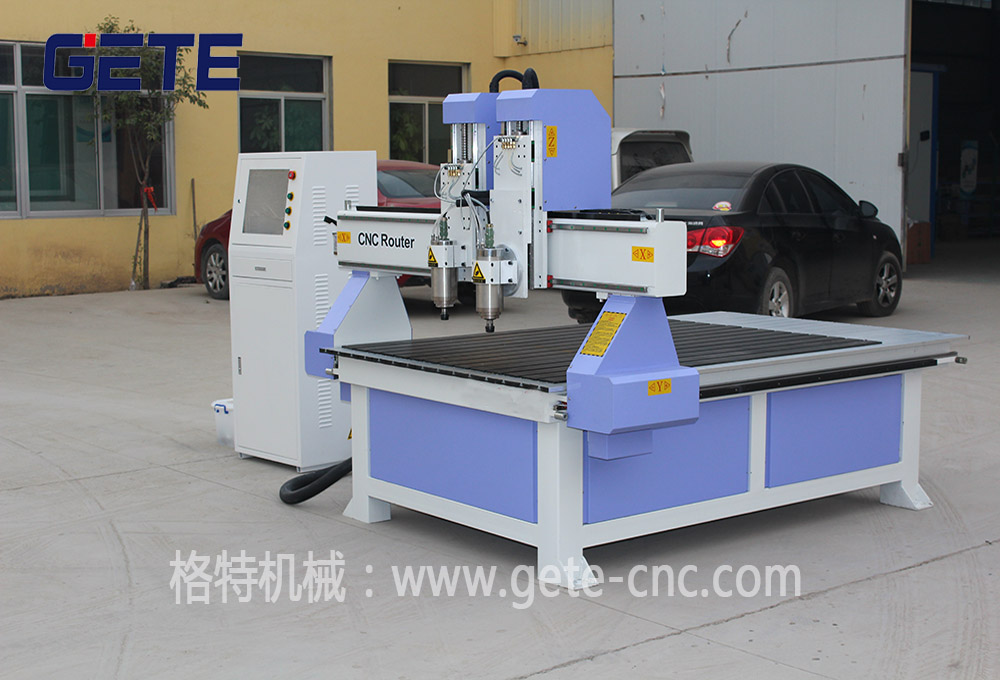

双头独立木工雕刻机
一、产品介绍
二、机器细节

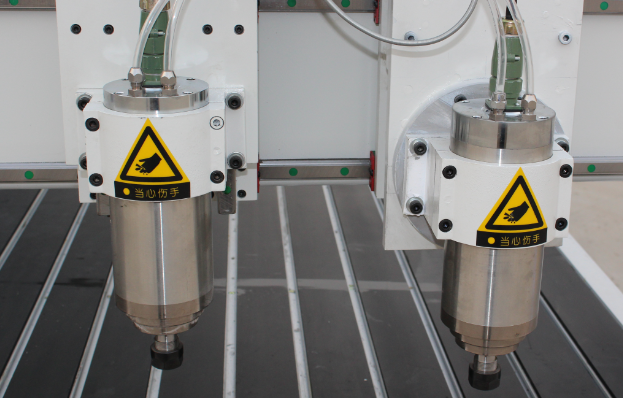

| 横梁 | 龙门立柱 | 主轴 | 刀头 | |||
 |  |  |  |
三、核心装配
| 刀具自动补偿系统 | 行星式减速机 | 横梁导轨安装方式 | 精密齿条传动 | |||
 |  |  |  | |||
| 丝杠 | 进口伺服驱动 | 台湾导轨 | 自动注油系统 | |||
 |  |  |  |

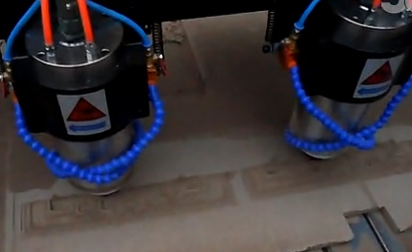

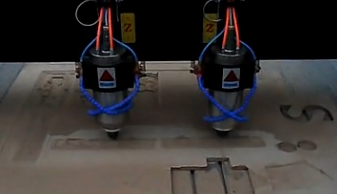

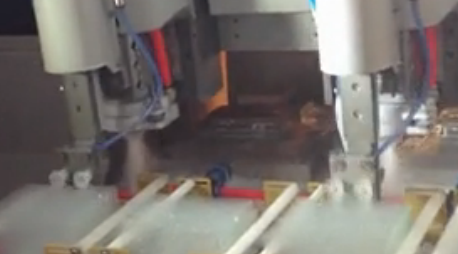

四、加工细节
 |  |  |  |
五、机器主要配置和性能参数（可定制）
| 配置参数 | 性能参数 | ||
| 床身结构 | 加工中心专用床身 | 工作台面尺寸 | 1600*2500mm |
| 主轴电机 | 2*3KW水冷主轴（可选配主轴） | 工作行程 | 1300*2500mm*300mm |
| 机柜 | 电脑机柜 | 主轴转速 | 0~24000RPM |
| 控制系统 | 上海维宏 | 运行速度 | 17m/min |
| 驱动类型 | 进口步进 | 雕刻速度 | 8m/min |
| 导轨 | 台湾20方轨 | 应用软件 | type3/Artcam/Castmate |
| 齿条 | 2M斜齿 | 雕刻指令 | G代码* .U00*.mmg* .plt |
| 线缆 | 江苏捷迅数控专用高柔屏蔽线缆 | 电源类型 | 交流电源 AC 380V/50Hz |
| 变频器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 1000KG | 重复定位精度 | 0.02mm |
| 标准配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夹筒 | ER-32,12~13mm （4pcs） |
| 高频主轴马力 | 12HP，6KW （1pc） | 真空泵浦马力 | 7.5HP 5.5KW -160m3/h （1pc） |
六、机器特性
◆ 床身用厚壁方钢焊接而成，并做去应力处理，坚固耐用，不变形。使用五面铣加工中心作为加工母机打眼、攻丝、铣导轨台等，精度更高。
◆ 真空吸附台面，吸力强劲，板材固定牢固，更便于雕刻、开料，加工精度更高。
◆ 采用双头独立雕刻机，可同时加工制作，提高加工效率一倍以上
◆ 一体电脑控制柜，更加方便、整洁。可实现高速加工，曲直线同步，曲线更完美。
◆ 软件兼容性好，可兼容 type3/Artcam/Castmate/ 文泰等多种 CAD/CAM 设计制作软件。
◆ 采用高速驱动步进电机与驱动器，Y轴采用了双电机驱动，使之高速运行可达30米/分以上的空行速度，配合大力切割主轴可使雕刻速度更为提高
◆ 配备自动润滑系统，只需轻轻一压可同时对所有导轨滑块注油。
七、适用行业及加工样品图
◆ 广告行业：广告标牌、标识制作、压克力切割、吸塑制模、多种材料广告装饰产品的制作。
 |  |  |  |
