高速三工序木工雕刻机

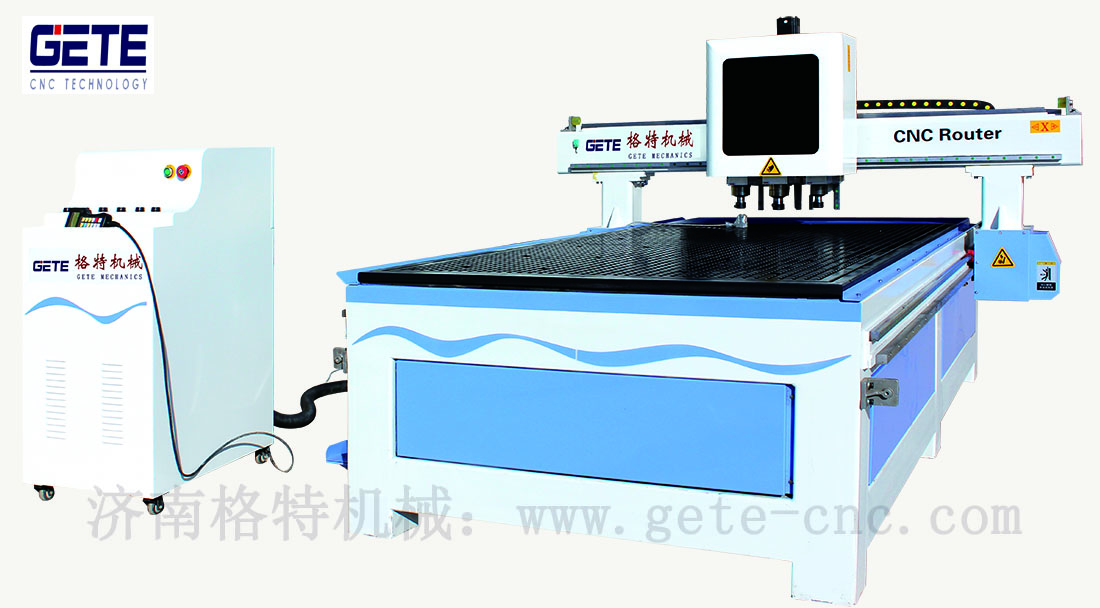

一、产品外观
二、机器细节

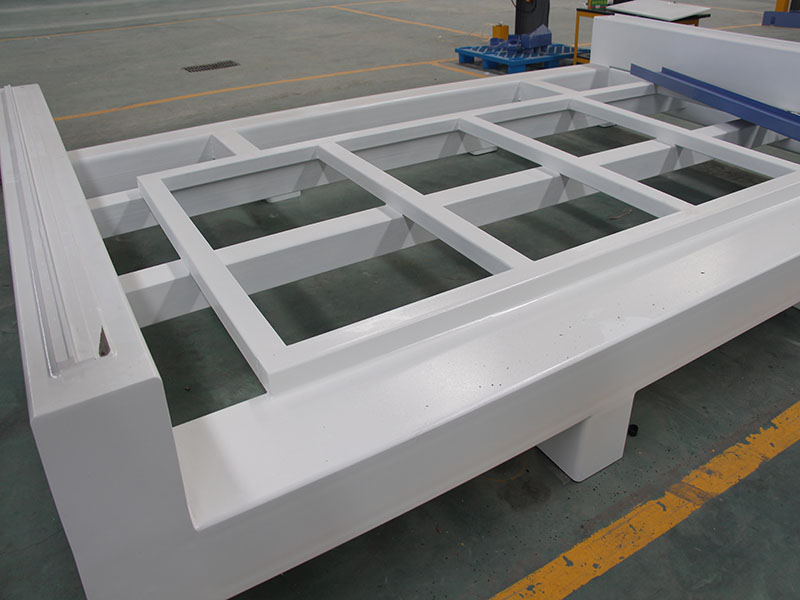

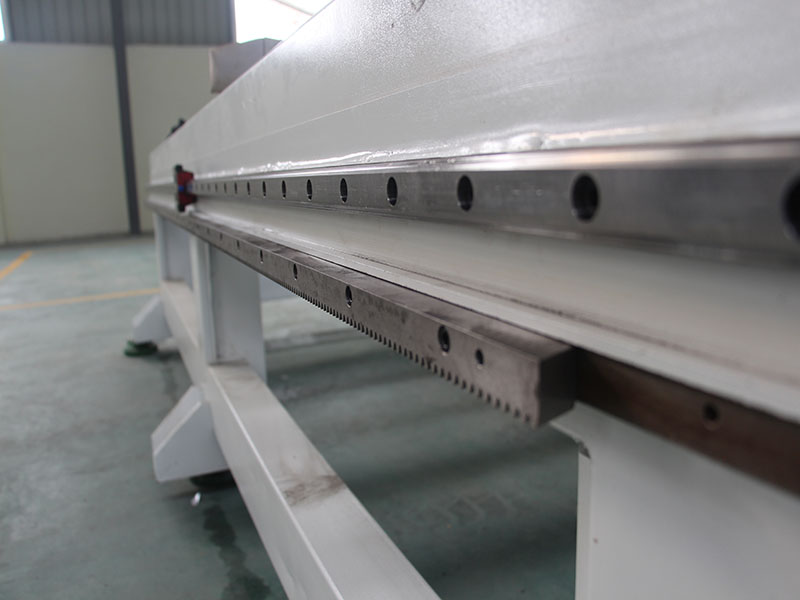

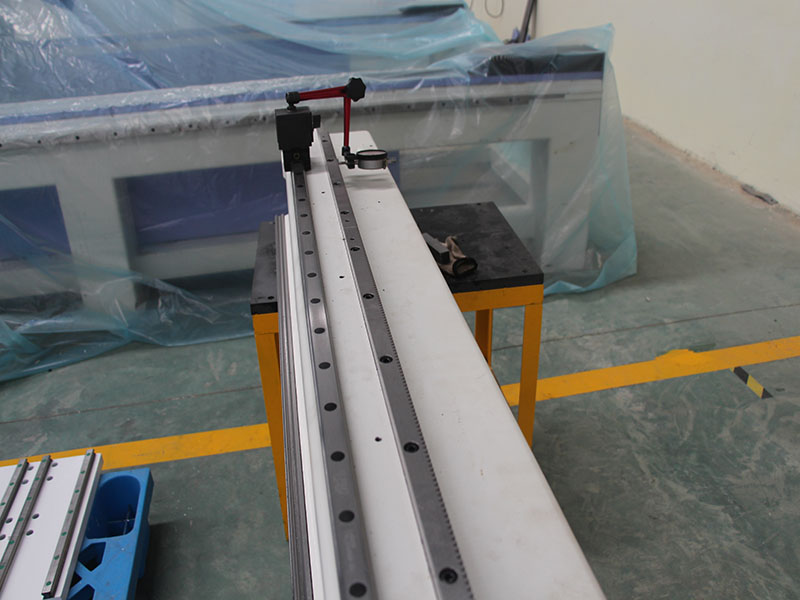

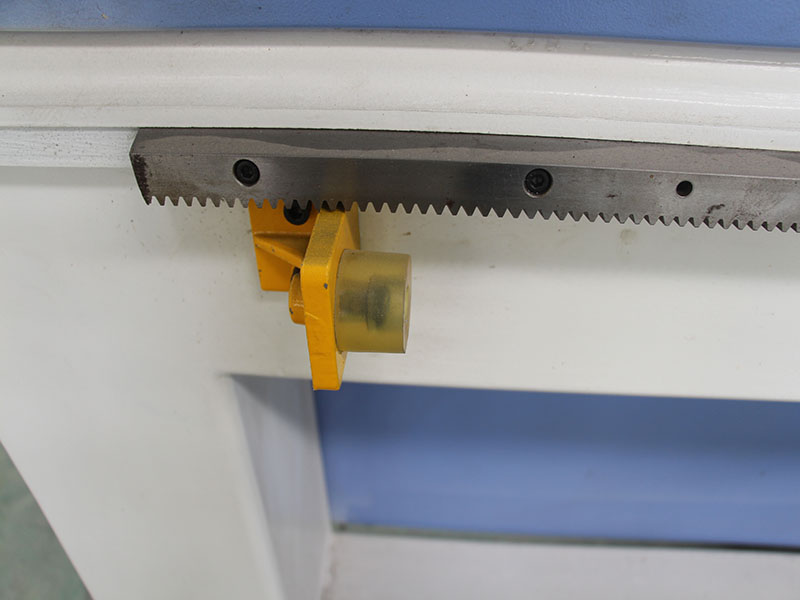

| 齿条和导轨 | 床身 | 打表装配 | 限位 | |||
 |  |  |  |
三、核心装配
| 刀具自动补偿系统 | 行星式减速机 | 横梁导轨安装方式 | 精密齿条传动 | |||
 |  |  |  | |||
| 丝杠 | 进口伺服驱动 | 台湾导轨 | 自动注油系统 | |||
 |  |  |  |
四、加工细节
 |  |  |  |
五、机器主要配置和性能参数（可定制）
| 配置参数 | 性能参数 | ||
| 床身结构 | 钢结构雕刻机专用重型床身 | 工作台面尺寸 | 1300*2500mm |
| 主轴电机 | 4.5KW风冷主轴（可选配主轴） | 工作行程 | 1300*2500mm*200mm |
| 机柜 | 电脑机柜 | 主轴转速 | 1000~18000RPM |
| 控制系统 | 上海维宏 | 运行速度 | 45m/min |
| 驱动类型 | 进口伺服驱动(可选配驱动) | 加工速度 | 15~20m/min |
| 导轨 | 台湾20方轨 | 外形尺寸 | 2000mm*3000mm*2000mm |
| 齿条 | 1.25M斜齿 | 减速机 | 同步式 |
| 线缆 | 江苏捷迅数控专用高柔屏蔽数控专业线缆 | 电源类型 | AC 380V/50Hz |
| 变频器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 2000KG | 重复定位精度 | 0.03mm |
| 标准配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夹筒 | ER-32,12~13mm （4pcs） |
| 高频主轴马力 | 12HP，4.5KW （3pc） | 真空泵浦马力 | 5.5KW （1pc） |
六、机器特性
◆ 机头件：Z轴丝杆为悬杠式，精度高，机头行进过程中阻力小。
◆ Z轴为直连式结构 ，克服了传统雕刻机皮带传动弹性误差的产生。
◆ 导轨 X轴 为背跨式 两导轨在不同的基准面，增加了Z轴的稳定性和刚性。
◆ 机器两侧为立柱支撑，稳定性高。
◆ 吸附台面为12分区小网格分布模式，吸附力强。
◆ 机器齿条为2M高精度斜齿，稳定性高。
七、适用行业及加工样品图
◆ 木门及家具装饰行业：大面积板材平面雕刻、实木、板式家具雕刻。立体波浪板加工，橱柜门、实木门、工艺木门、免漆门，屏风、工艺扇窗加工，擦鞋机，实用家具，工艺家具及板式家俱产品的辅助加工。
◆ 木制品加工：钟表、电器柜台面、体育用品器材。
◆ 工艺品行业：相框、饰品盒等。
◆ 广告行业：广告标牌、标识制作、压克力切割、密度板、pvc多种材料广告装饰产品的制作。
 |  |  |  |
