三工序数控开料机

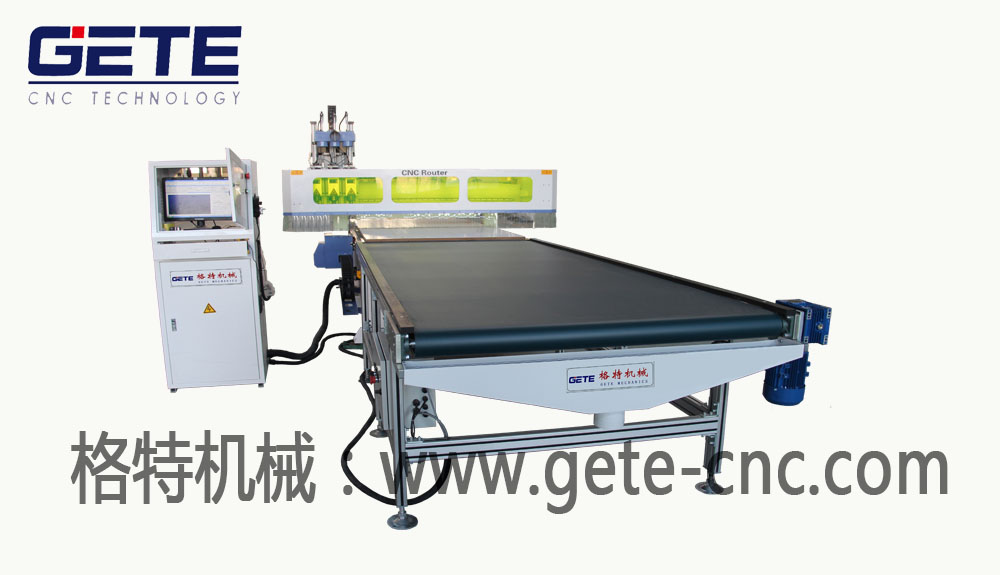

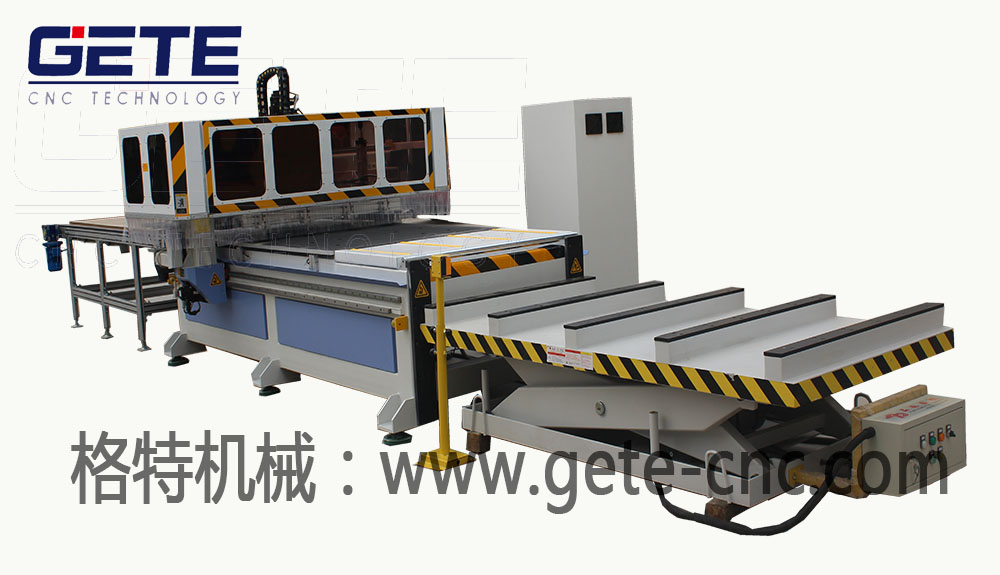

一、产品外观
二、机器细节

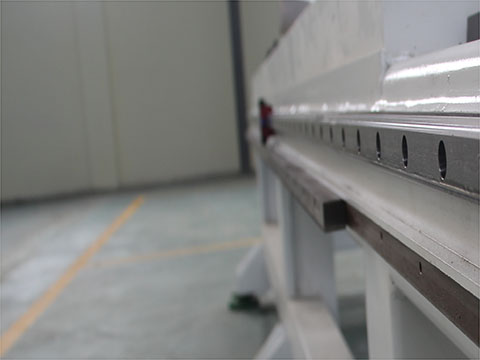

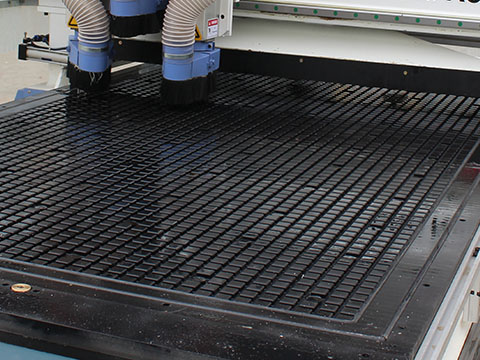

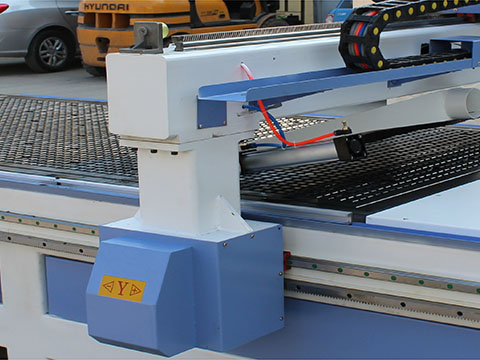

| 齿条和导轨 | 方形龙门立柱 | 栅格式台面 | Y轴导轨 | |||
 |  |  |  |
三、核心装配
| 刀具自动补偿系统 | 行星式减速机 | 横梁导轨安装方式 | 精密齿条传动 | |||
 |  |  |  | |||
| 丝杠 | 进口伺服驱动 | 台湾导轨 | 自动注油系统 | |||
 |  |  |  |

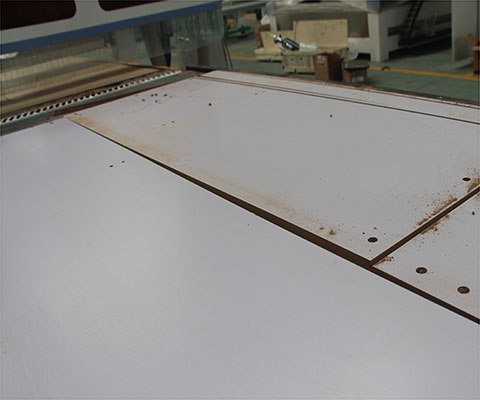

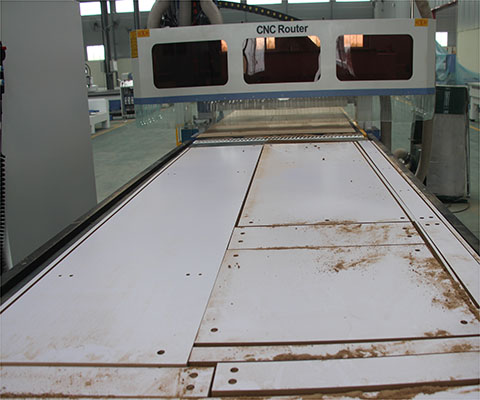

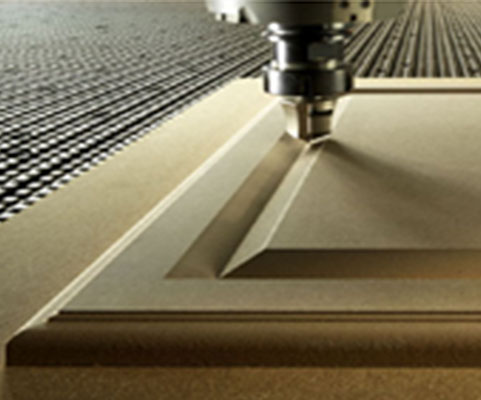

四、加工细节
 |  |  |  |
五、机器主要配置和性能参数（可定制）
| 配置参数 | 性能参数 | ||
| 床身结构 | 方形厚壁方管重型床身 | 工作台面尺寸 | 1300*2500mm |
| 主轴电机 | 1* 6KW风冷和 2*4.5KW风冷主轴（可选配主轴） | 工作行程 | 1300*2500mm*200mm |
| 机柜 | 工控大机柜 | 主轴转速 | 1000~18000RPM |
| 控制系统 | 上海维宏 | 运行速度 | X,Y轴45m/min Y轴20m/min |
| 驱动类型 | 进口伺服驱动 | 雕刻速度 | 15m/min |
| 导轨 | 台湾25方轨 | 减速机 | 行星式减速机 |
| 齿条 | 2M斜齿 | 润滑系统 | 自动注油LG11 |
| 线缆 | 数控专用线缆 | 电源类型 | AC 380V/50Hz |
| 变频器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 1500Kg | 重复定位精度 | 0.03mm |
| 标准配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夹筒 | ER-32,12~13mm （4pcs） |
| 高频主轴马力 | 12HP，6KW （1pc） 4KW（2pc） | 真空泵浦马力 | 7.5 HP(5.5Kw)-160m3/h （1pc） |
六、机器特性
◆ 结构稳定：工业生产机型，重型全钢结构焊接，回火矢效处理，坚固不变形。
◆ 部件优良：台湾控制系统，主轴轴承为高精度陶瓷轴承，噪音低，寿命长。进口直线导轨；德国产滚珠丝杠，承重力大，下刀精确。
◆ 功能齐全：加工件如需三把刀完成，省去了换刀的繁琐，具有加工中心的功能；中间主轴可以垂直或单向水平工作，在需要侧面工作时，中间轴又作为水平轴完成开槽、打孔的工作。
◆ 功能齐全：加工件如需三把刀完成，省去了换刀的繁琐，具有加工中心的功能；中间主轴可以垂直或单向水平工作，在需要侧面工作时，中间轴又作为水平轴完成开槽、打孔的工作。
◆ 高附着力真空吸附装置，可达230立方/小时
◆ 软件兼容：开放式软件接口，可兼容type3/artcam/castmate/文泰等多种CAD/CAM设计软件生成的加工代码，确保设计无障碍。
◆ 完善的注油润滑系统，延长了机器的使用寿命。
七、适用行业及加工效果图
◆ 板式家具开料

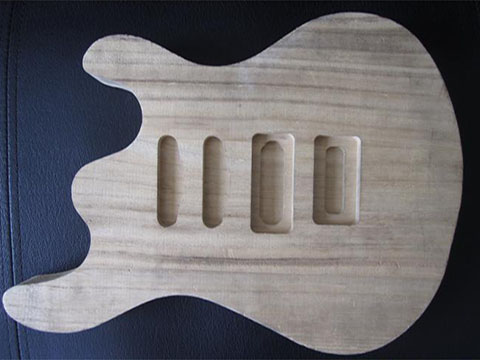

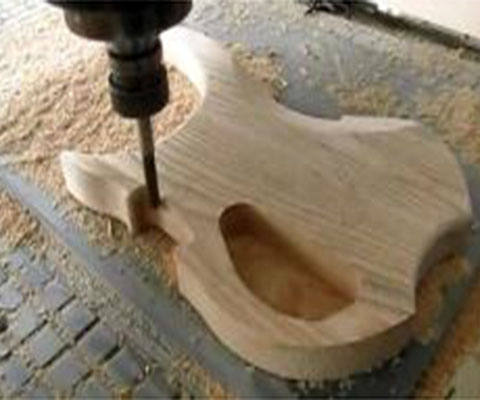

◆ 乐器行业：可雕刻乐器三维曲面、外形切割。

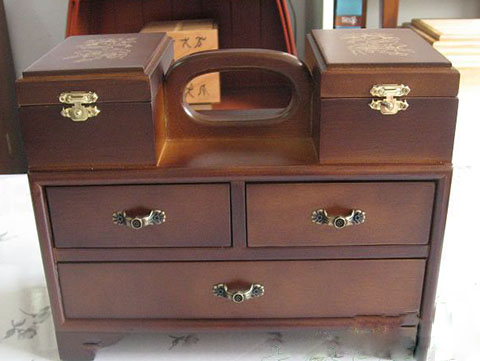

◆ 工艺品行业：相框、饰品盒。
◆ 电子行业：电路板、绝缘材料、LED显示屏等的雕刻。
 |  |  |  |
