板式家具生产线中的数控侧排钻

发布:2016-05-13  阅读:2903

板式家具生产线中的数控侧排钻

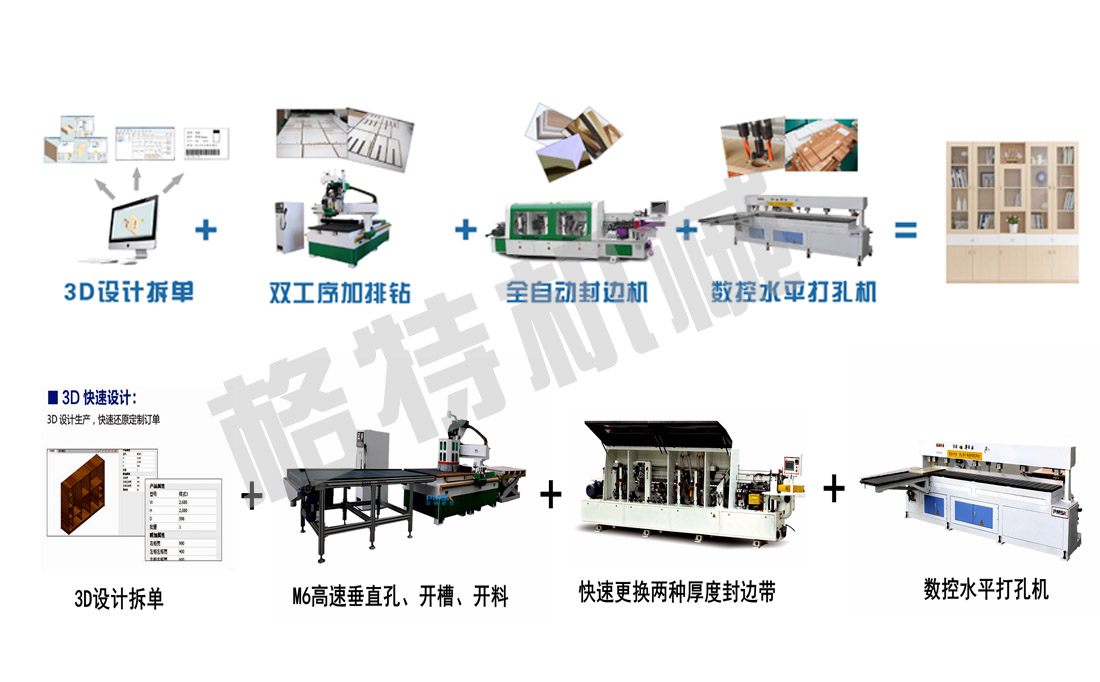

板式家具生产线

      数控侧排钻是一款专门打侧孔用的数控机械设备,在板式家具生产中的的作用主要就是用来代替数控排钻加工中心,数控排钻是一款专门对接数控开料机的打孔设备,这款设备主要功能就是用来打五面孔的机器,一次上板可以实现五面打孔,并且还可以进行板式家具拉背板槽的功能。由于数控排钻加工中心的价格一般都在三十几万以上,一般小作坊定制家具生产厂家没有那么多的资金来上这么一款高端的设备。但是用普通的三排钻和双排钻不能对接板式家具数控开料机,只能根据打孔师傅的自己进行测量打孔位置,容易产生误差,并且加工出的柜体可能存在不整,营销销售的价格,客户也不愿意用很多钱来买这款设备。为了帮主很多小规模的定制家具厂家做出高端,品质好的家具。很多板式家具数控开料机厂家研发设计出了对接自己专业开料机的侧排钻设备,设备客户很好的实现了接口版式家具数控开料机。

数控侧排钻介绍

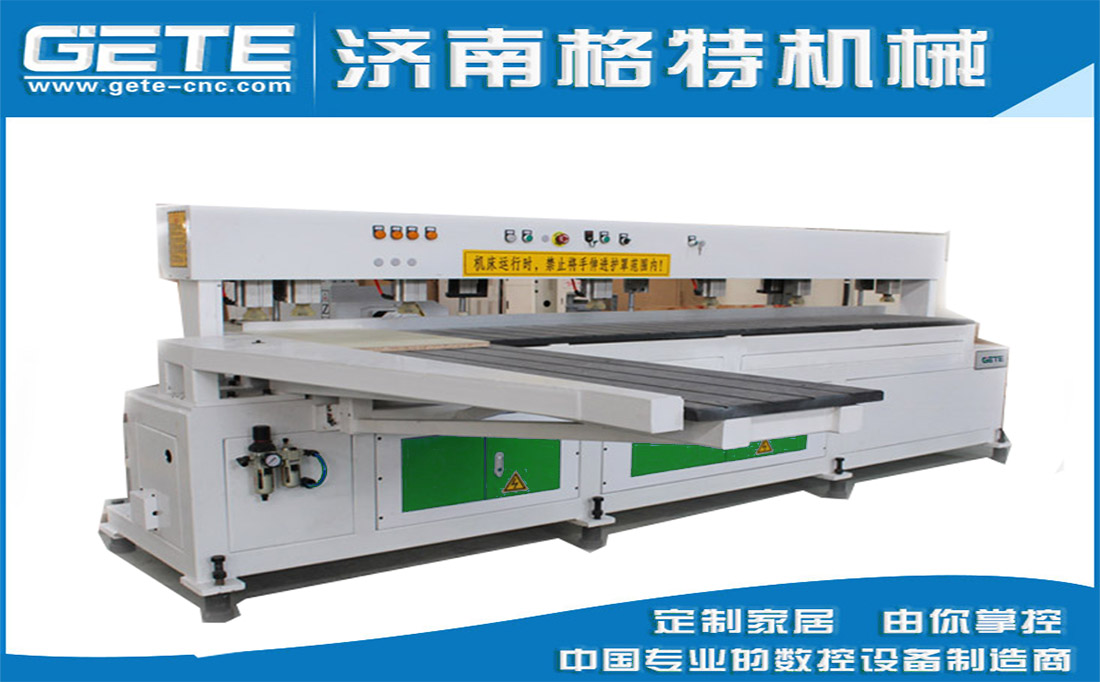

数控侧排钻

     数控侧排钻顾名思义只能进行打侧孔,因为板式家具板材在开料机的时候已经用板式家具开料机进行了打垂直孔位的工艺。数控侧排钻通过自动扫码进行打侧孔位,避免了人工打孔的各种弊端。

数控侧排钻配置
驱动:台湾进口伺服驱动
主轴:国内最好的3.5KW
导轨:台湾进口25方轨
齿条:德国亨利安1.5M精密斜齿
系统:维宏85A数控智能系统
减速机:台湾利明减速机
变频器:海普蒙特3.7KW高频变频器
数控水平侧排钻性能参数
有效加工尺寸:2440mm
Z轴行程:50
Y轴行程:2500mm
给进速率:6000mm/min
系统分辨率:±0.05mm
外形尺寸:2800mm*1800mm*1500mm
整机重量:1200kg
