数控木工加工中心的X、Y、Z轴装配工艺

发布：2016-03-11  阅读：2942

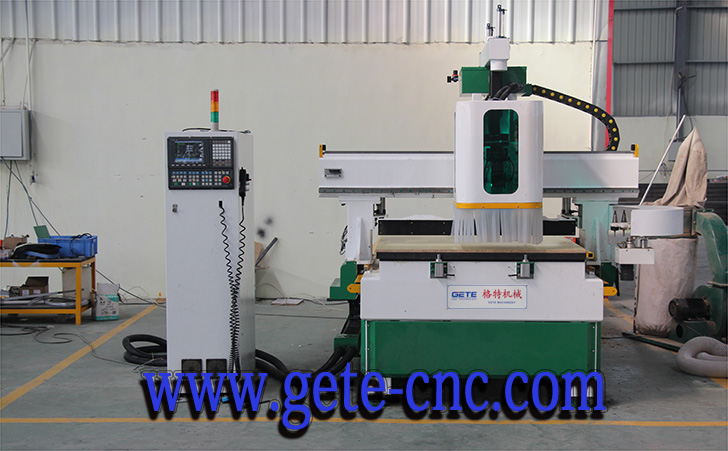

数控木工加工中心的X、Y、Z轴装配工艺。

X轴采用被跨式安装，与Z轴形成三脚架结构，大大提高了Z轴的刚性及稳定性。同时增加带钢10mm厚的，减少了共振。
Y轴采用的是立柱结构，台湾的创新设计增加加强筋提高支撑力度，底部的支撑加宽加长，运行更稳定，刹车更灵敏，Y轴导轨采用的是立式平行安装，最大限度的发挥滑块的承重力，与德国的大型设备的装配工艺相同。Y轴的齿条和导轨与别的厂家不同，别的厂家采用的是齿条和导轨安装在一个平面，没有防尘，特点，导轨和齿条在同一个平面高速加工会产生振波行程高速共振，影响精度，没有防尘导致粉尘会撒落在导轨和齿条的工作面，影响配件的使用寿命。格特的导轨和齿条安装在两个空间面，有防尘，特点高速加工时不会出现交叉共振，提高机器的是加工精度，有效的防尘结构最大限度的发挥各运动部件的使用寿命。
Z轴的丝杠传动固定方式为，别的厂家采用的是皮带或者联轴器的悬臂支撑结构，高速旋转时，轴承易坏，丝杠轴头也会因为高速甩动的离心力而损坏。即轴承容易断裂，至少每年都要换2次。我们用的是台湾的端部支撑，目前在济南没有几家和我们一样用的是端部支撑。
