木工机械产品特点，参数，操作和故障分析【下】

发布：2016-02-10  阅读：3198

木工机床设备特点
（1）高速度切割。
（2）有些零部件的制造精度相对低。
（3）木工机床的噪声水平较高。
（4）木工机床一般不需要冷却装置，而需要排屑除尘装置。
（5）木工机床采用不能贯通自动进给方式多，数控工位加工方式少
木工机床产品参数
表面刨床，最大工作宽度520mm, 工作台全长 2960mm, 进料台长1780mm，围栏规格500X175mm，刀具速度5000rpm, 电机功率4KW，5.5 HP,50HZ，刀具数量4把，刀具挡板120mm，围栏倾斜度45度，配有保护装置，进料台为液压驱动，接榫, 配有偏心卡盘，手工操作。
厚度刨床, 工作宽度 520mm, 最大(小)高度300mm(3mm ),工作台长度 250 mm, 刀具数量4把, 进料速度 6–20 m/min, 主发动机7.5 HP/5.5 KW, 配有尘土取出装置，2个塑膜的出料辊。
圆锯,倾斜刀锋,固定操作台尺寸1150 x 630 mm, 滑行车架尺寸1500 x 350 mm, 滑行车架锯2000 mm, 刀具台倾斜度90 - 45 度.刀锋直径:标准刀具350 mm, 最大刀具400 mm, 划线刀具120 mm, 锯轴直径:主刀 30 mm, 划线刀20 mm, 最大切削深度: 90 度110 mm, and 45 度75 mm, 锯杆速度: 主刀3200/4500/6000 rpm, 划线刀 9800 rpm, 主电机功率 4 KW 5,5 HP 50 HZ, 副发动机功率0.75 KW 1 HP 50 HZ, Complete with:, 配有铝合金操作台, 硬质不锈钢导路,偏心卡盘,刀锋安全装置,人工启动,TCT刀锋,直径350 x Z 54 x 3,6 mm,

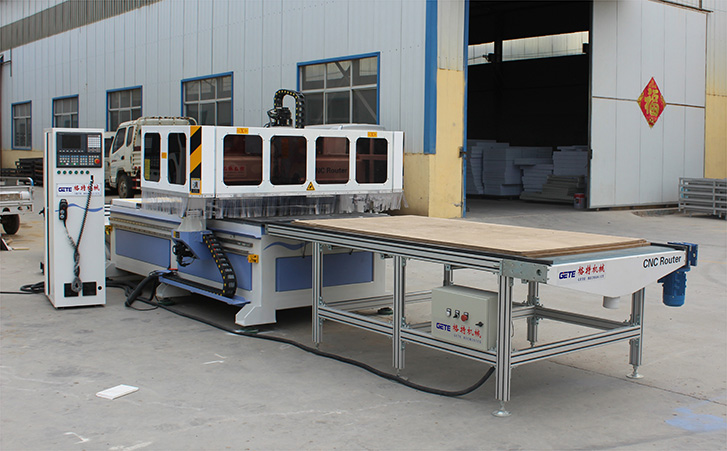

木工铣床【板式家具生产线】

操作台尺寸720 x 730 mm, ,工作长度 180 mm, 运行距离 260 mm, 工作速度3000/ 4500/6000/7000/10000 rpm, 主电机功率2.9 KW,4 HP 50 HZ, 配置: 可调整的护栏(最大直径250mm), 前后盖, 脚踏控制的机械制动装置,工作高度显示表, 星形三角启动开关, 偏心夹钳, 可移动护栏 -45 + 45 度,铣床轴 30 mm。

带锯,锯轮直径 800 mm, 最大切削高度400 mm,最大切削宽度 785 mm, 操作台距地面高度 960 mm, 锯锋宽度40 x 7/10 mm, 操作台尺寸1180 x 800 mm, 锯锋最大长度5630 mm, 电机高度4 – 5.5 HP, 轮子转速 660 RPM, 有除尘装置。
摇臂锯/旋臂锯:电机功率5 HP, 电机转速3000 U/min, Diameter motor spindle 25 mm,法兰孔直径30 mm, 安全罩直径400 mm, 最大切削宽度90°度900 mm, 45度 635 mm, 最大切削高度90°度125 mm,45°度 85 mm, 最大撕开宽度90度1080 mm, 工作台高度790 mm, 有除尘装置，车床, 孔距 1600 mm, 孔高 250 mm, 电机功率2.2 – 3 HP, 速度650/900/1100/1300/1500/1800/2200/3000, 尺寸 2460 x 440 mm,配置:面盘, 主轴箱和必要配件。
砂带磨床,台长1500 / 2000 mm, 宽600 mm, 垂直磨距 600 mm, 水平磨距 500 mm, 刀具长度 3900 / 4900 mm, 刀具宽度100 / 120 mm, 电机功率2 HP,滑轮直径150 mm。
节能改造
木工机械在启动时，电机的电流会比额定高5-6倍的，不但会影响电机的使用寿命而且消耗较多的电量.系统在设计时在电机选型上会留有一定的余量，电机的速度是固定不变，但在实际使用过程中，有时要以较低或者较高的速度运行，因此进行变频改造是非常有必要的。变频器可实现电机软启动、通过改变设备输入电压频率达到节能调速的目的，而且能给设备提供过流、过压、过载等保护功能。
木工机床安全操作
（一）木工机械操作人员必须熟练掌握各种机械的构造、性能和操作、维护方法、做到专人使用、专人负责。
（二）操作木工机械时，应穿戴好工作服，扎紧袖口，女同志必须戴好工作帽，辫子放入帽内；不许戴手套、围巾等进行操作。
（三）机械开始工作前必须先试车，各部件运转正常后方能开始工作。
（四）木工机械上的轴、链条、皮带轮、皮带及其他运转部分，都应设置防护罩和防护板。
（五）机械运转中如有不正常情况或发生其他故障时，应立即切断电源，停车检修。
（六）更换刨刀、锯片时，必须切断总电源。
（七）每天工作之前，检查机器润滑系统。是否良好。
木工机床故障分析
（一）报警故障
超程报警,表示机器在运行过程中已达到极限为位置,请按以下几个步骤检查:
1,所设计的图形尺寸是否超出加工范围.
2,检查机器电机轴与丝杠连接线是否松动,若则,请上紧螺丝.
3,机器与计算机是否正确接地.
4,当前座标值是否超出软限位数值范围.
（二）超程报警和解除
超程时,所有运动轴均被自动设置在点动状态,只要一直按住手动方向键,当机器离开极限位置(即脱离超程点开关)时随时恢复连接运动状态. 　移动工作台时注意移动的方向,必须远离极限位置. 　软限位报警需在坐标设置中可将XYZ清零
（三）非报警故障1,重复加工精度不够, 按第一条第二项检查.
2,电脑运行,机器不动,检查电脑控制卡与电器箱连接头是否松动,若则,插紧,并上紧固定螺丝.
3,机器在回机械原点时找不到信号,按第2条检查.机械原点处接近开关失灵.
（四）输出故障1.不输出,请检查计算机和控制箱是否连接好.
2.打开雕刻管理器的设置里空间是否已满, 删除管理器内不用的文件.
3.信号线接线是否松动,仔细检查各线路是否连接.
（五）雕刻故障1,是否各部位的螺丝松动.
2.检查自己处理的路径是否正确.
3.是否文件太大千万计算机处理错误.
4.增减主轴转速,以适应不同的材料(一般为8000-24000)
5,拧松刀夹头,将刀转个方向夹紧,把刀放正,以免雕刻物体不光洁.
6.检查刀具是否有损,换上新刀,重新雕刻.
木工机床工作场所
（1）.凡使用有毒的、刺激性的以及易燃物质的工艺过程应放在单独的厂房中，或安排在厂房内专门隔出的地段上，并配备个人防护用品和消防器材。
（2）.车间里运送原木、锯材、废料的通道应设且消除穿堂风的设施如走廊、门厅、门帘、帘幕等以及防止火灾蔓延的设施如自动防火门、防火防烟挡板、水幕等。
（3）在车间内需要安全地到达设备上方的工作岗位时，应安装带防护栏杆和楼梯的天桥。厂房地面和天桥通道应敷设防滑地面。
（4）.常用的人行通道上不应有设备和什线.其宽度不小于1m.
（5）.地面以下的传送带要用盖板或姗格状防护板齐地盖上。金属板表面应防滑。栅格防护的缝隙宽度不超过30mm.
（6）.锯末和废料贮槽应安放在厂房外。
降噪措施
凡噪声级超过国家标准规定时，应在建筑、布局上采取降噪措施。
(1)高度达6m的大厂房内应安装吸声材料的天花板(矿渣棉吸声板)。又高又长的厂房，如宽度小于高度，则两旁墙上亦应安装吸声板。
(2)厂房高度超过6m时.在靠近木工机床的上方安装吸声的吊顶天花板。
(3)如果厂房内装木工机床的噪声级很高，而又允许进行远距离操作时，操作人员可在隔音室内工作。
(4)根据木工机床的不同噪声强度.适当布置各个设备，也能达到降低噪声级的目的。噪声最大的设备如刨床、圆锯、带锯应与其他设备分开布置.
木工机床设计阶段
(1)改进刀具．例如改进圆锯片的齿形和结构．木工刨床上采用螺旋刨刀片或分段刀体，螺旋线提升角为72&ordm时，噪声级可降低10dB（A）
(2)圆锯片上采用阻尼措施．
(3)改进气流特性。例如.在木工平刨床的唇板上打孔或开梳状槽。
(4)选择最佳的吸尘装置，降低空气动力噪声。
(5)零部件的减振和隔振。
(6)对工件的减振和隔振。
(7)在条件允许的情况下，降低主轴转速和进结速度。
(8)采用涂覆层、吸声、隔声罩。
(9)提高圆锯片、刨刀轴及各种旋转体的平衡精度。
(10)为了降低圆锯的嗓声，如锯口深度不大时，可采用消声装置如铁制消声盘。如锯口很深时，可采用氟塑料制成的弹簧消声器.
(11)为降低平刨床空转噪声，可采用开有小孔的定位垫片。
9.厂房内使用电介质加热炉的木材干燥工.其高频辐射电磁场应符合有关规定。
10.厂房内凡对工人有危险的地段，应设安全标志。
11.工作岗位、通道不应被坯料、成品和废料所阻塞。应在车间内划出专门的场地或在地面上用颜色标出范围存放上述材料。
12.木工机械应配备局部通风和粉尘接收器。抽风装置应安装在易于维修的地方。
