1325-真空吸附木工雕刻机和三工序木工雕刻机配置

发布:2016-01-27  阅读:2606

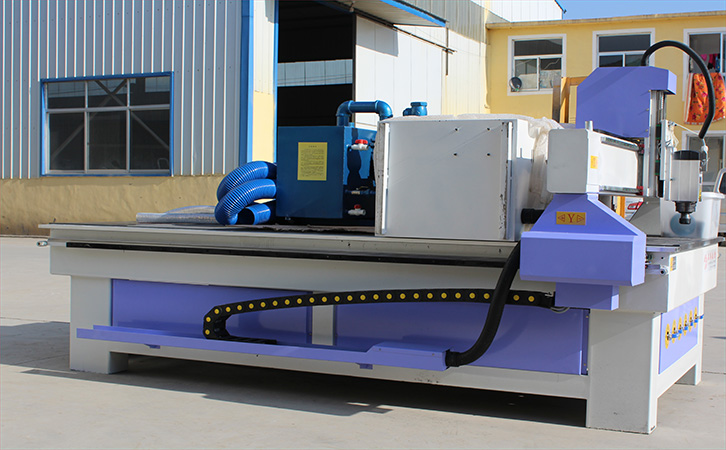

1325-真空吸附木工雕刻机

1325-真空吸附木工雕刻机 配置

第一机柜部分
(1)配备电脑机柜(2)上海维护系统(3)深圳海普蒙特的变频器(4)雷赛驱动器(5)普通变压器(6)其它电器元件。
第二机床部分
(1)床身:8mm厚壁方管无缝焊接而成。整机以五面铣为母机进行打眼,攻丝,回火,暴铣导轨台,去应力处理。(2)驱动电机:雷赛步进450B驱动电机(3)主轴:4.5KW国产风冷主轴(4)台面:双层PVC栅格式真空吸附台面(配备5.5KW真空泵)(5)齿条:温州2M斜齿(6)导轨:采用台湾上银导轨(7)线缆:江苏捷迅高柔屏蔽线缆(8)注油形式:手动注油(9)同步带减速形式。
第三机器特性
(1)外观尺寸:1.8m*3.0*1.6m (2)加工尺寸:1300mm*2500mm (3)进料高度:200mm (4)主轴转速0~18000RPM(5)传动形式:X,Y轴齿条传动,Z轴丝杠传动(6)加工速度:开料 150秒/板材,开槽150秒/板材,打孔120秒/板材(7)回转速度 15米/分(8)加工精度:0.05mm (9)重复定位精度0.02mm (10)整机重量1000Kg。


1325-真空吸附双工序-木工雕刻机配置
第一机柜部分
(1)配备电脑机柜(2)上海维护系统(3)深圳海普蒙特的变频器(4)雷赛驱动器(5)普通变压器(6)其它电器元件。
第二机床部分
(1)床身:8mm厚壁方管无缝焊接而成。整机以五面铣为母机进行打眼,攻丝,回火,暴铣导轨台,去应力处理。(2)驱动电机:雷赛步进450B驱动电机(3)主轴:4.5KW国产风冷主轴两个(4)台面:双层PVC栅格式真空吸附台面(配备5.5KW真空泵也可配7.5KW真空泵)(5)齿条:温州2M斜齿(6)导轨:采用台湾上银导轨(7)线缆:江苏捷迅高柔屏蔽线缆(8)注油形式:手动注油(9)同步带减速形式。
第三机器特性
(1)外观尺寸:1.8m*3.0*1.6m (2)加工尺寸:1300mm*2500mm (3)进料高度:200mm (4)主轴转速0~18000RPM(5)传动形式:X,Y轴齿条传动,Z轴丝杠传动(6)加工速度:开料 120秒/板材,开槽120秒/板材,打孔90秒/板材(7)回转速度 15米/分(8)加工精度:0.05mm (9)重复定位精度0.02mm (10)整机重量1200Kg。


1325-三工序雕刻机
第一机柜部分
(1)配备电脑机柜(2)上海维护系统(3)深圳海普蒙特的变频器(4)雷赛驱动器(5)普通变压器(6)其它进口电器元件。
第二机床部分
(1)床身:8mm厚壁方管无缝焊接而成。整机以五面铣为母机进行打眼,攻丝,回火,暴铣导轨台,去应力处理。(2)驱动电机:国产伺服驱动电机(3)主轴:4.5KW国产风冷主轴三个(4)台面:双层PVC栅格式真空吸附台面(配备5.5KW真空泵也可配7.5KW真空泵)(5)齿条:温州2M精密斜齿(6)导轨:采用台湾上银20导轨(7)线缆:江苏捷迅高柔屏蔽线缆(8)注油形式:手动注油(9)行星式减速机(10)手柄控制器DSP(微调加工精度)
第三机器特性
(1)外观尺寸:1.8m*3.0*1.6m (2)加工尺寸:1300mm*2500mm (3)进料高度:200mm (4)主轴转速0~18000RPM(5)传动形式:X,Y轴齿条传动,Z轴丝杠传动(6)加工速度:开料 120秒/板材,开槽120秒/板材,打孔90秒/板材(7)回转速度 15米/分(8)加工精度:0.05mm (9)重复定位精度0.02mm (10)整机重量1200Kg。


格特1325-真空吸附木工雕刻机和双工序,三工序木工雕刻机性能和适用行业。
机器特性
◆ 机头件:Z轴丝杆为悬杠式,精度高,机头行进过程中阻力小。
◆ Z轴为直连式结构 ,克服了传统雕刻机皮带传动弹性误差的产生。
◆ 导轨 X轴 为背跨式  两导轨在不同的基准面,增加了Z轴的稳定性和刚性。
◆ 机器两侧为立柱支撑,稳定性高。
◆ 吸附台面为12分区小网格分布模式,吸附力强。
◆ 机器齿条为2M高精度斜齿,稳定性高。
适用行业
◆ 木门及家具装饰行业:大面积板材平面雕刻、实木、板式家具雕刻。立体波浪板加工,橱柜门、实木门、工艺木门、免漆门,屏风、工艺扇窗加工,擦鞋机,实用家具,工艺家具及板式家俱产品的辅助加工。
◆ 木制品加工:钟表、电器柜台面、体育用品器材。
◆ 工艺品行业:相框、饰品盒等。
◆ 广告行业:广告标牌、标识制作、压克力切割、密度板、pvc多种材料广告装饰产品的制作。
